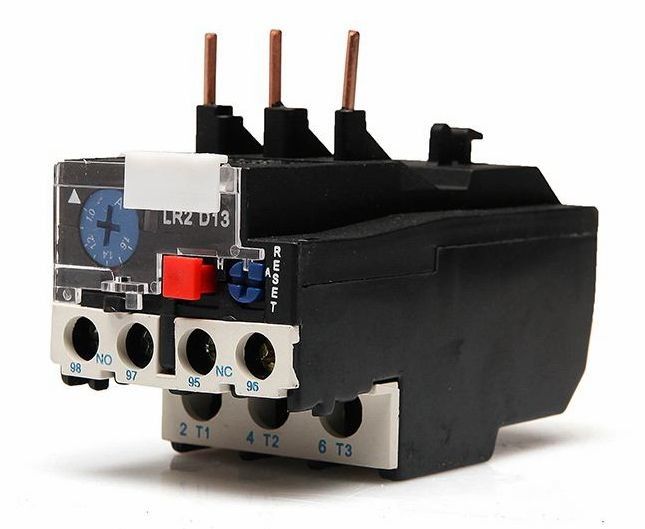

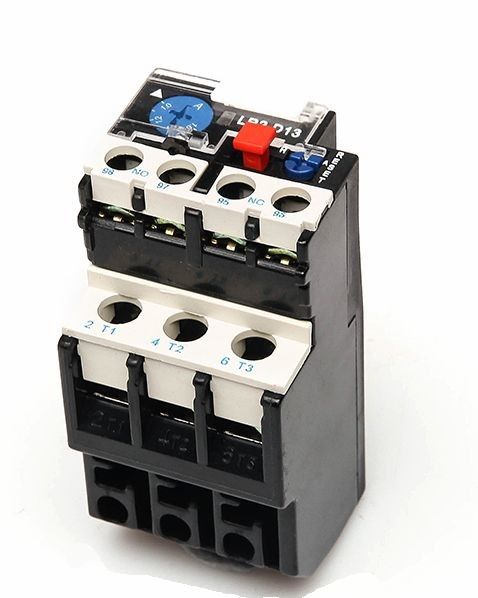

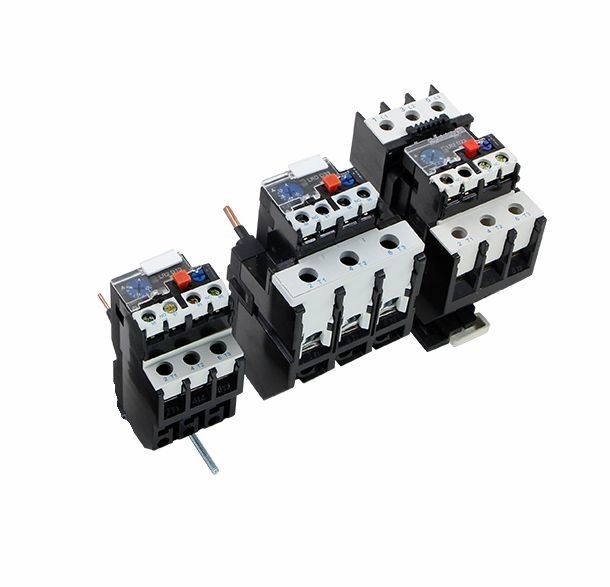

LR2 প্রতিরক্ষামূলক ওভারলোড থার্নাল রিলে 25A 36A 93A 240 ভোল্ট বৈদ্যুতিক সুইচ
আবেদন:
LR2-D সিরিজের তাপীয় রিলে 50Hz বা 60Hz এর সার্কিটে ব্যবহার করা যেতে পারে, রেটেড ইনসুলেশন ভোল্টেজ 660V, রেটেড কারেন্ট 0.1-93A যখন বৈদ্যুতিক মোটর ওভারলোড হয় তখন ফেজ ব্রেক রক্ষার জন্য।
রিলেতে বিভিন্ন প্রক্রিয়া এবং তাপমাত্রার ক্ষতিপূরণ রয়েছে এবং HC-D সিরিজ এসি কন্টাক্টরে প্লাগ করা যেতে পারে।এটি বিশ্বের নব্বই দশকের সবচেয়ে উন্নত থার্মাল রিলে।
স্পেসিফিকেশন:
* প্রধান সার্কিটের মৌলিক পরামিতি
* রেট ইনসুলেশন ভোল্টেজ 660V
* রেট ওয়ার্কিং কারেন্ট 25,36,93A আলাদাভাবে
* রেট সেটিং বর্তমান এবং সেটিং এর নিয়ন্ত্রক সীল
* তাপীয় উপাদানের বর্তমান
* অক্জিলিয়ারী সার্কিট
* বৈদ্যুতিক নিরোধকের সাথে এক জোড়া NO এবং NC যোগাযোগ রয়েছে
* রেটেড ফ্রিকোয়েন্সি 50-60Hz
* গ্রুপ, রেট ওয়ার্কিং ভোল্টেজ ব্যবহার করুন, থার্মাল কারেন্ট এবং রেট কারেন্ট নিয়োগ করুন
গতি বৈশিষ্ট্য: তিন ফেজ ব্যালেন্স গতি সময়
| না | সেটিং বর্তমান সময় | গতির সময় | শর্ত শুরু করুন | পরিবেষ্টিত তাপমাত্রা | ||
| 1 | 1.05 | > 2 ঘন্টা | ঠান্ডা অবস্থা | 20±5oC | ||
| 2 | 1.2 | <2 ঘন্টা | তাপ অবস্থা (নং 1 পরীক্ষা অনুসরণ করে) | |||
| 3 | 1.5 | <4 মিনিট | ||||
| 4 | 7.2 | 10A | 2s< Tp≤10s | ≤63A | ঠান্ডা অবস্থা | |
| 10 | 4s< Tp≤10s | >63A | ||||
পর্যায় হারানো গতি বৈশিষ্ট্য
| না | সেটিং বর্তমান সময় | গতির সময় | শর্ত শুরু করুন | পরিবেষ্টিত তাপমাত্রা | |
| যেকোনো দুটি পর্যায় | আরেকটি পর্যায় | ||||
| 1 | 1.0 | 0.9 | > 2 ঘন্টা | ঠান্ডা অবস্থা | 20±5oC |
| 2 | 1.15 | 0 | <2 ঘন্টা | তাপ অবস্থা (নং 1 পরীক্ষা অনুসরণ করে) |
|
| টাইপ | সংখ্যা | সেটিং রেঞ্জ(A) | Contavtor জন্য |
| LR2-D13 | 1301 | 0.10~0.16 | CJX2-09~32 |
| 1302 | 0.16~0.25 | CJX2-09~32 | |
| 1303 | 0.25~0.40 | CJX2-09~32 | |
| 1304 | 0.40~0.63 | CJX2-09~32 | |
| 1305 | 0.63~1 | CJX2-09~32 | |
| 1306 | 1~1.6 | CJX2-09~32 | |
| 1307 | 1.6~2.5 | CJX2-09~32 | |
| 1308 | 2.5~4 | CJX2-09~32 | |
| 1310 | 4~6 | CJX2-09~32 | |
| 1312 | 5.5~8 | CJX2-12~32 | |
| 1314 | 7~10 | CJX2-18~32 | |
| 1316 | 9~13 | CJX2-25~32 | |
| 1321 | 12~18 | CJX2-25~32 | |
| 1322 | 17~25 | CJX2-32 |
রূপরেখা এবং মাউন্ট আকার:
