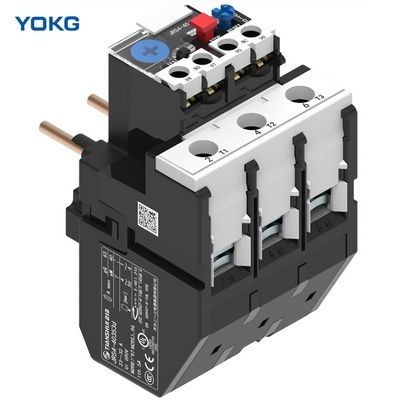

সিই শংসাপত্রে থার্মাল ওভারলোড রিলে LR2-D33(JS28) 0.1-93A প্রোটেক্টর
আবেদন:
LR2-D সিরিজের তাপীয় রিলে 50Hz বা 60Hz এর সার্কিটে ব্যবহার করা যেতে পারে, রেটেড ইনসুলেশন ভোল্টেজ 660V, রেটেড কারেন্ট 0.1-93A যখন বৈদ্যুতিক মোটর ওভারলোড হয় তখন ফেজ ব্রেক রক্ষার জন্য।
রিলেতে বিভিন্ন প্রক্রিয়া এবং তাপমাত্রার ক্ষতিপূরণ রয়েছে এবং HC-D সিরিজ এসি কন্টাক্টরে প্লাগ করা যেতে পারে।এটি বিশ্বের নব্বই দশকের সবচেয়ে উন্নত থার্মাল রিলে।
স্পেসিফিকেশন:
♦ প্রধান সার্কিটের মৌলিক প্যারামিটার
♦ রেট ইনসুলেশন ভোল্টেজ 660V
♦ রেট ওয়ার্কিং কারেন্ট 25,36,93A আলাদাভাবে
♦ রেট সেটিং বর্তমান এবং সেটিং এর নিয়ন্ত্রক সীল
♦ তাপীয় উপাদানের বর্তমান
♦ সহায়ক সার্কিট
♦ বৈদ্যুতিক নিরোধকের সাথে এক জোড়া NO এবং NC যোগাযোগ রয়েছে
♦ রেটেড ফ্রিকোয়েন্সি 50-60Hz
♦ গ্রুপ, রেট ওয়ার্কিং ভোল্টেজ ব্যবহার করুন, থার্মাল কারেন্ট এবং রেট করা বর্তমান নিয়োগ করুন
| টাইপ | সংখ্যা | সেটিং রেঞ্জ(A) | Contavtor জন্য |
| LR2-D33 | 3353 | 23~32 | CJX2-40~95 |
| 3355 | 30~40 | CJX2-40~95 | |
| 3357 | 37~50 | CJX2-50~95 | |
| 3359 | 48~65 | CJX2-50~95 | |
| 3361 | 55~70 | CJX2-65~95 | |
| ৩৩৬৩ | 63~80 | CJX2-80~95 | |
| 3365 | 80~93 | CJX2-80~95 |
রূপরেখা এবং মাউন্ট আকার:
