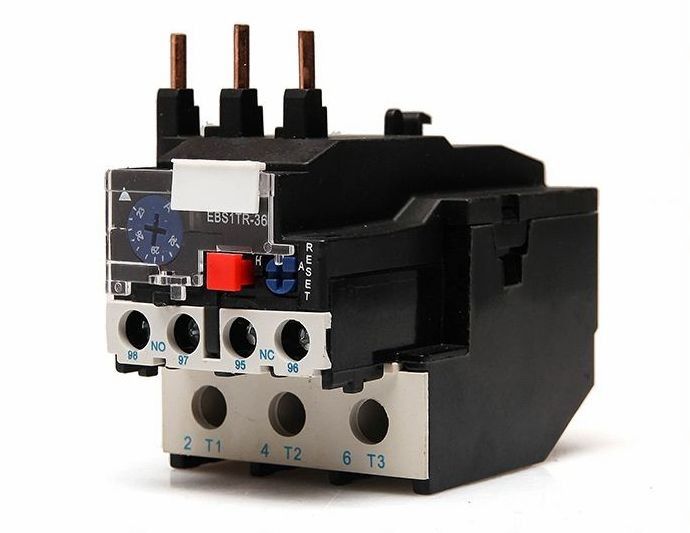

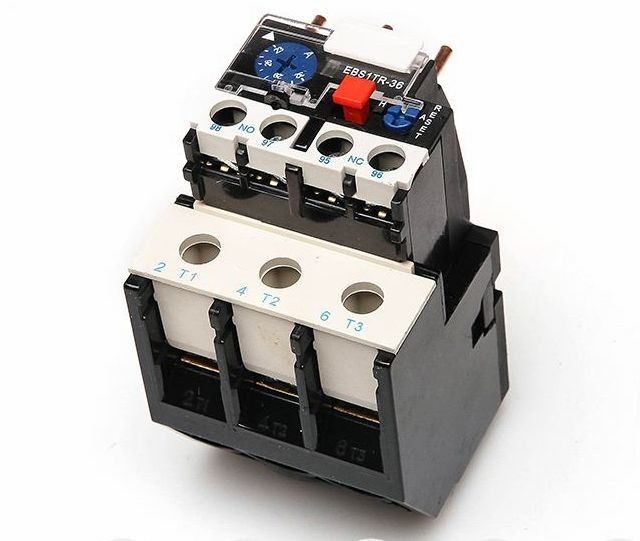

30A 50A 80amp LR2-D33 তাপ ওভারলোড সুরক্ষা রিলে
আবেদন:
LR2-D সিরিজের তাপীয় রিলে 50Hz বা 60Hz এর সার্কিটে ব্যবহার করা যেতে পারে, রেটেড ইনসুলেশন ভোল্টেজ 660V, রেটেড কারেন্ট 0.1-93A যখন বৈদ্যুতিক মোটর ওভারলোড হয় তখন ফেজ ব্রেক রক্ষার জন্য।
রিলেতে বিভিন্ন প্রক্রিয়া এবং তাপমাত্রার ক্ষতিপূরণ রয়েছে এবং HC-D সিরিজ এসি কন্টাক্টরে প্লাগ করা যেতে পারে।এটি বিশ্বের নব্বই দশকের সবচেয়ে উন্নত থার্মাল রিলে।
স্পেসিফিকেশন:
♦ প্রধান সার্কিটের মৌলিক পরামিতি:
রেট ইনসুলেশন ভোল্টেজ 660V
রেট কাজ বর্তমান 25,36,93A আলাদাভাবে
রেট সেটিং বর্তমান এবং সেটিং এর নিয়ন্ত্রক সীল
তাপীয় উপাদানের বর্তমান
♦ সহায়ক সার্কিট
বৈদ্যুতিক নিরোধকের সাথে NO এবং NC যোগাযোগের এক জোড়া রয়েছে
রেটেড ফ্রিকোয়েন্সি 50-60Hz
গ্রুপ, রেট ওয়ার্কিং ভোল্টেজ ব্যবহার করুন, তাপীয় বর্তমান এবং রেট করা বর্তমান নিয়োগ করুন
টাইপ | রেট কাজ বর্তমান | তাপীয় উপাদান | ||
তাপীয় রিলে এর | রেট করা বর্তমান (A) | রেট করা বা রেট করা বর্তমানের স্কেল (A) | ||
LR2-D13 | 25 | LR2-D1301 | 0.2 | 0.10-0.16 |
LR2-D1302 | 0.3 | 0.16-0.25 | ||
LR2-D1303 | 0.4 | 0.25-0.40 | ||
LR2-D1304 | 0.6 | ০.৪০-০.৬৩ | ||
LR2-D1305 | 1.0 | 0.63-1.0 | ||
LR2-D1306 | 1.6 | 1.0-1.6 | ||
LR2-D13X6 | 2.0 | 1.25-2.0 | ||
LR2-D1307 | 2.5 | 1.6-2.5 | ||
LR2-D1308 | 4.0 | 2.5-4.0 | ||
LR2-D1310 | 6.0 | 4.0-6.0 | ||
LR2-D1312 | ৮.০ | 5.5-8.0 | ||
LR2-D1314 | 10.0 | 7.0-10.0 | ||
LR2-D1316 | 13.0 | 9.0-13.0 | ||
LR2-D1321 | 18.0 | 12.0-18.0 | ||
LR2-D1322 | ২৫.০ | 17.0-25.0 | ||
LR2-D23 | 36 | LR2-D2353 | 32.0 | 23.0-32.0 |
LR2-D2355 | 36.0 | 28.0-36.0 | ||
LR2-D33 | 93 | LR2-D3353 | 32.0 | 23.0-32.0 |
LR2-D3355 | 40.0 | 30.0-40.0 | ||
LR2-D3357 | 50.0 | 37.0-50.0 | ||
LR2-D3359 | 65.0 | 48.0-65.0 | ||
LR2-D3361 | 70.0 | 55.0-70.0 | ||
LR2-D3363 | 90.0 | 63.0-80.0 | ||
LR2-D3365 | 93.0 | 80.0-93.0 |
রূপরেখা এবং মাউন্ট আকার:
