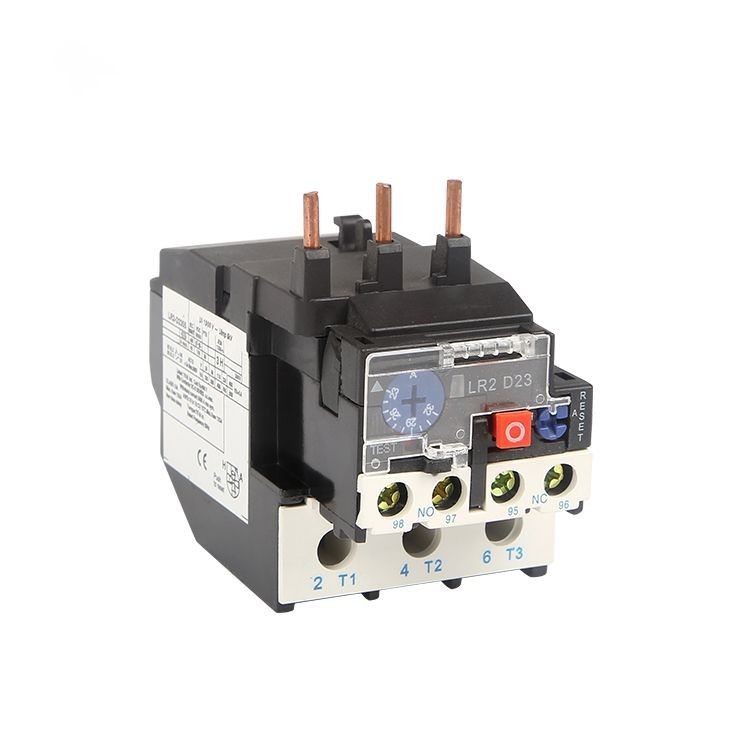

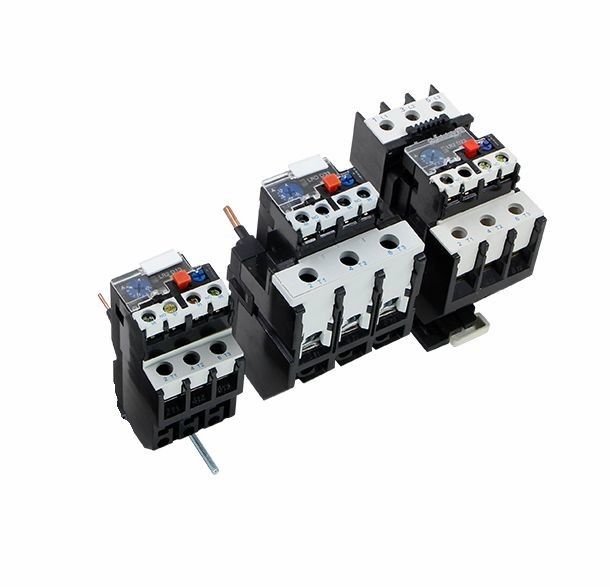

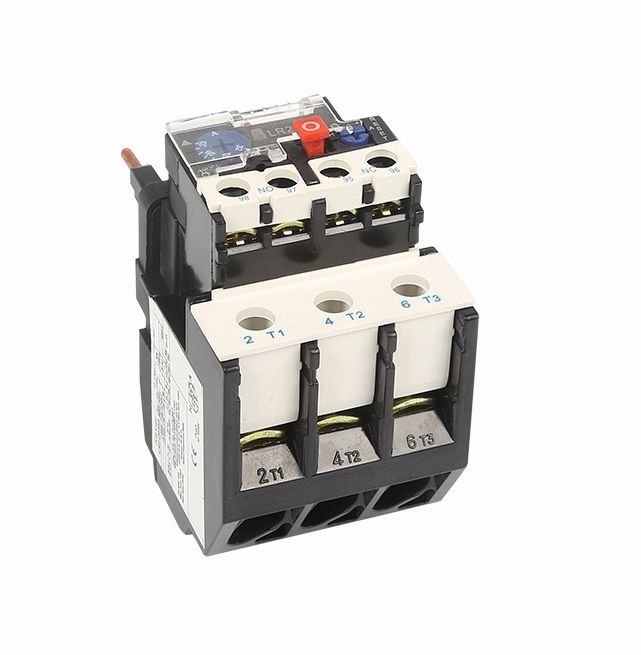

প্রতিরক্ষামূলক থার্মাল ওভারলোড রিলে 240 ভোল্ট 93amp ম্যাগনেটিক রিলে সুইচ
আবেদন:
LR2-D সিরিজের তাপীয় রিলে 50Hz বা 60Hz এর সার্কিটে ব্যবহার করা যেতে পারে, রেটেড ইনসুলেশন ভোল্টেজ 660V, রেটেড কারেন্ট 0.1-93A যখন বৈদ্যুতিক মোটর ওভারলোড হয় তখন ফেজ ব্রেক রক্ষার জন্য।
রিলেতে বিভিন্ন প্রক্রিয়া এবং তাপমাত্রার ক্ষতিপূরণ রয়েছে এবং LC1-D সিরিজ এসি কন্টাক্টরে প্লাগ করা যেতে পারে।এটি বিশ্বের নব্বই দশকের সবচেয়ে উন্নত থার্মাল রিলে।
A. প্রধান সার্কিটের মৌলিক পরামিতি
(ক) রেটেড ইনসুলেশন ভোল্টেজ 660V।
(খ) রেটেড ওয়ার্কিং কারেন্ট 25,36,93A আলাদাভাবে।
(c) রেট সেটিং বর্তমান এবং সেটিং এর নিয়ন্ত্রক সীল.
(ঘ) তাপীয় উপাদানের বর্তমান (তালিকা 1 দেখুন)
B.Auxiliary Circuit
(ক) বৈদ্যুতিক নিরোধকের সাথে এক জোড়া NO/ এবং N/C যোগাযোগ রয়েছে।
(খ) রেটেড ইনসুলেশন ভোল্টেজ 500V।
(গ) রেটেড ফ্রিকোয়েন্সি 50-60Hz।
(d) গ্রুপ, রেট ওয়ার্কিং ভোল্টেজ ব্যবহার করুন, তাপীয় বর্তমান এবং রেট করা বর্তমান নিয়োগ করুন।
গতির বৈশিষ্ট্য: তিন-ফেজ ব্যালেন্স মোশন সময়
| না | সেটিং বর্তমান সময় | গতির সময় | শর্ত শুরু করুন | পরিবেষ্টিত তাপমাত্রা | ||
| 1 | 1.05 | > 2 ঘন্টা | ঠান্ডা অবস্থা | 20±5oC | ||
| 2 | 1.2 | <2 ঘন্টা | তাপ অবস্থা (নং 1 পরীক্ষা অনুসরণ করে) | |||
| 3 | 1.5 | <4 মিনিট | ||||
| 4 | 7.2 | 10A | 2s< Tp≤10s | ≤63A | ঠান্ডা অবস্থা | |
| 10 | 4s< Tp≤10s | >63A | ||||
পর্যায় হারানো গতি বৈশিষ্ট্য
| না | সেটিং বর্তমান সময় | গতির সময় | শর্ত শুরু করুন | পরিবেষ্টিত তাপমাত্রা | |
| যেকোনো দুটি পর্যায় | আরেকটি পর্যায় | ||||
| 1 | 1.0 | 0.9 | > 2 ঘন্টা | ঠান্ডা অবস্থা | 20±5oC |
| 2 | 1.15 | 0 | <2 ঘন্টা | তাপ অবস্থা (নং 1 পরীক্ষা অনুসরণ করে) |
|
| টাইপ | সংখ্যা | সেটিং পরিসীমা (A) | যোগাযোগকারীর জন্য |
| LR2-D13 | 1301 | 0.1~0.16 | CJX2-09~32 |
| 1302 | 0.16~0.25 | CJX2-09~32 | |
| 1303 | ০.২৫~০.৪ | CJX2-09~32 | |
| 1304 | ০.৪~০.৬৩ | CJX2-09~32 | |
| 1305 | 0.63~1 | CJX2-09~32 | |
| 1306 | 1~1.6 | CJX2-09~32 | |
| 1307 | 1.6~2.5 | CJX2-09~32 | |
| 1308 | 2.5~4 | CJX2-09~32 | |
| 1310 | 4~6 | CJX2-09~32 | |
| 1312 | ৫.৫~৮ | CJX2-09~32 | |
| 1314 | 7~10 | CJX2-09~32 | |
| 1316 | 9~13 | CJX2-09~32 | |
| 1321 | 12~18 | CJX2-09~32 | |
| 1322 | 17~25 | CJX2-32 | |
| LR2-D25 | 2353 | 23~32 | CJX2-09~32 |
| 2355 | 30~40 | CJX2-09~32 | |
| LR2-D33 | 3322 | 17~25 | CJX2-09~32 |
| 3353 | 23~32 | CJX2-09~32 | |
| 3355 | 30~40 | CJX2-09~32 | |
| 3357 | 37~50 | CJX2-09~32 | |
| 3359 | 48~65 | CJX2-09~32 | |
| 3361 | 55~70 | CJX2-09~32 | |
| ৩৩৬৩ | 63~80 | CJX2-09~32 | |
| 3365 | 80~93 | CJX2-95 | |
| LR2-D43 | 4365 | 80~104 | CJX2-95 |
| 4367 | 95~120 | CJX2-95~115 | |
| 4369 | 110~140 | CJX2-115 |
| টাইপ | তাপীয় রিলে এর রেট ওয়ার্কিং কারেন্ট | তাপীয় উপাদান | ||
| রেট করা বর্তমান (A) |
এর রেট বা স্কেল রেট করা বর্তমান (A) |
|||
| LR2-D13 | 25 | LR2-D1301 | 0.16 | 0.10-0.16 |
| LR2-D1302 | 0.25 | 0.16-0.25 | ||
| LR2-D1303 | 0.4 | 0.25-0.40 | ||
| LR2-D1304 | 0.63 | ০.৪০-০.৬৩ | ||
| LR2-D1305 | 1 | 0.63-1.0 | ||
| LR2-D1306 | 1.6 | 1.0-1.6 | ||
| LR2-D13x6 | 2 | 1.25-2.0 | ||
| LR2-D1307 | 2.5 | 1.6-2.5 | ||
| LR2-D1308 | 4 | 2.5-4.0 | ||
| LR2-D1310 | 6 | 4.0-6.0 | ||
| LR2-D1312 | 8 | 5.5-8.0 | ||
| LR2-D1314 | 10 | 7.0-10.0 | ||
| LR2-D1316 | 13 | 9.0-13.0 | ||
| LR2-D1321 | 18 | 12.0-18.0 | ||
| LR2-D1322 | 25 | 17.0-25.0 | ||
| LR2-D23 | 36 | LR2-D2353 | 32 | 23.0-32.0 |
| LR2-D2355 | 36 | 28.0-36.0 | ||
| LR2-D33 | 93 | LR2-D3353 | 32 | 23.0-32.0 |
| LR2-D3355 | 40 | 30.0-40.0 | ||
| LR2-D3357 | 50 | 37.0-50.0 | ||
| LR2-D3359 | 65 | 48.0-65.0 | ||
| LR2-D3361 | 70 | 55.0-70.0 | ||
| LR2-D3363 | 90 | 63.0-80.0 | ||
| LR2-D3365 | 93 | 80.0-93.0 | ||
