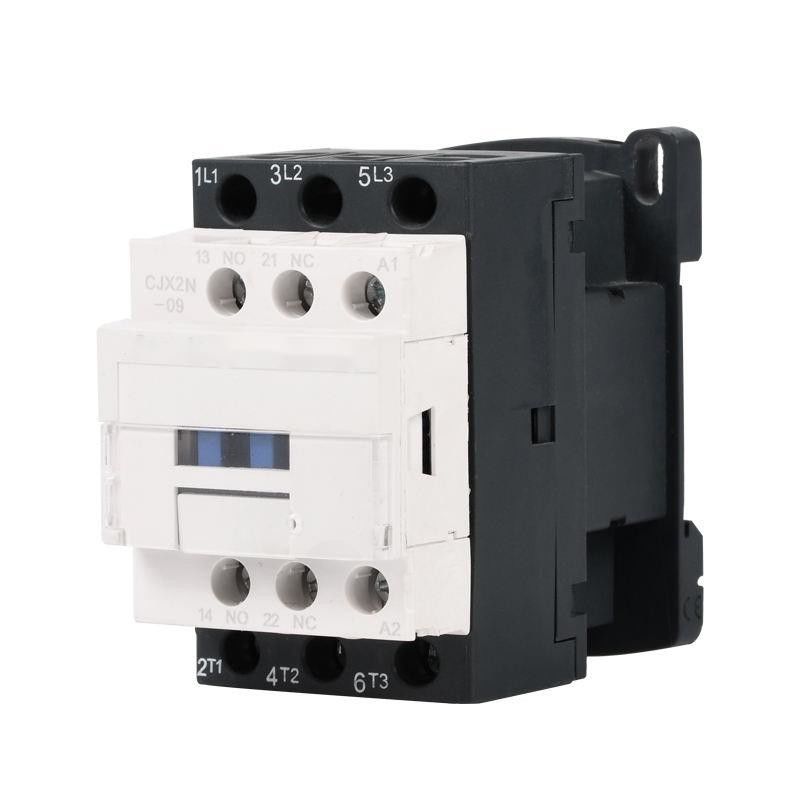

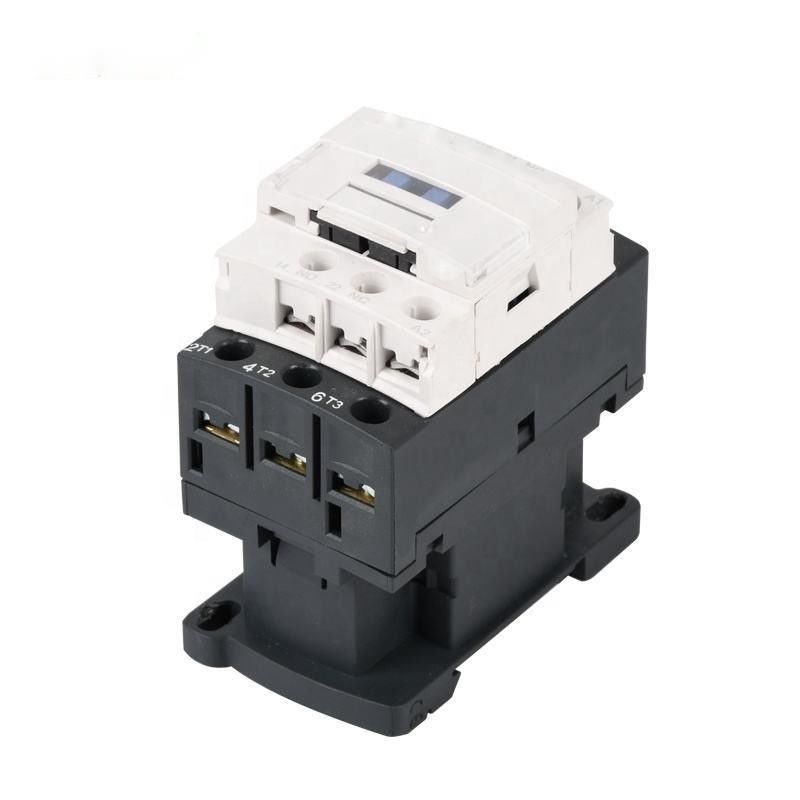

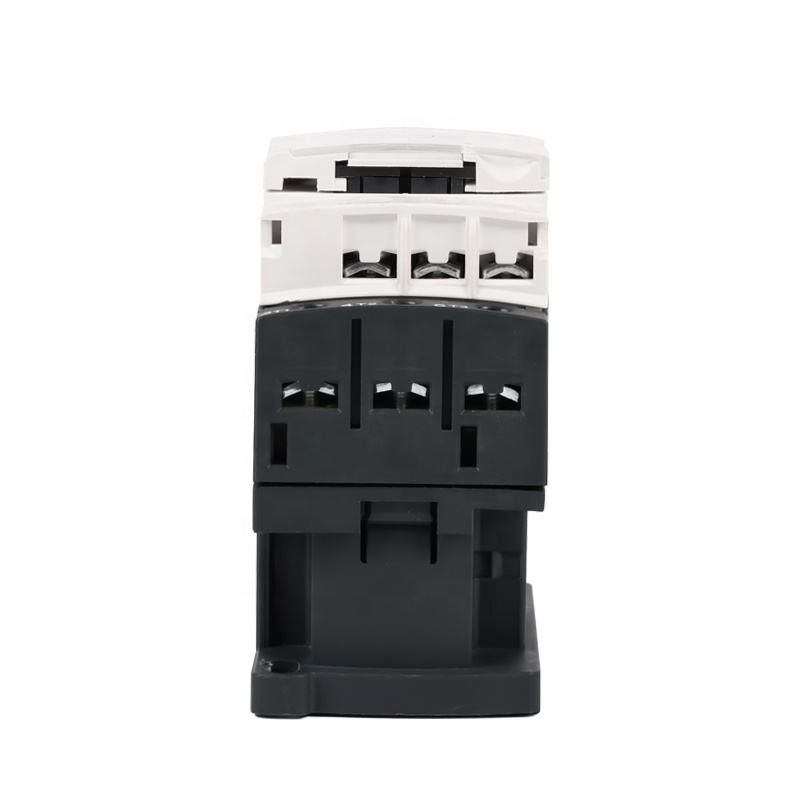

3P+NO+NC ম্যাগনেটিক কন্টাক্টর D18 32A AC 220V 380V মোটর স্টার্টার কন্টাক্টর
আবেদন:
SC1 সিরিজের এসি কন্টাক্টর 660V AC 50Hz বা 60Hz পর্যন্ত রেট করা ভোল্টেজের সার্কিটে ব্যবহারের জন্য উপযুক্ত, রেট করা বর্তমান পর্যন্ত
95A, এসি মোটর তৈরি, ভাঙা, ঘন ঘন চালু ও নিয়ন্ত্রণ করার জন্য।অক্জিলিয়ারী যোগাযোগ ব্লক, টাইমার বিলম্ব সঙ্গে মিলিত
এবং মেশিন-ইন্টারলকিং ডিভাইস ইত্যাদি, এটি বিলম্ব কন্টাক্টর, মেকানিক্যাল ইন্টারলকিং কন্টাক্টর, স্টার ডেল্টা স্টার্টার হয়ে যায়।সঙ্গে
তাপীয় রিলে, এটি ইলেক্ট্রোম্যাগনেটিক স্টার্টারের সাথে মিলিত হয়।যোগাযোগকারী আইইসি 60947-4 অনুযায়ী উত্পাদিত হয়।
প্রধান পরামিতি এবং প্রযুক্তিগত কর্মক্ষমতা:
টাইপ | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
রেটেড হিটিং কারেন্ট (A) | 20 | 20 | 25 | 32 | 40 | ||
রেট ইনসুলেশন ভোল্টেজ (V) | 690 | ||||||
রেটেড প্রভাব সহ্য ভোল্টেজ (কেভি) | 6 | ||||||
রেট তৈরির ক্ষমতা | 10le | ||||||
রেট ব্রেকিং ক্ষমতা | 8le | ||||||
খুঁটি | 3 | ||||||
সহায়ক যোগাযোগ | 1NO + 1NC | ||||||
স্বল্প সময়ের স্রোত সহ্য করা (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
এসি-3 রেটেড ওয়ার্কিং কারেন্ট(A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
380V/400V | 9 | 12 | 18 | 25 | 32 | ||
660V/690V | 6.5 | ৮.৯ | 12 | 18 | 22 | ||
ফেজ 3 এর AC-3 ক্ষমতা কাঠবিড়ালি-খাঁচা মোটর (AC-3) KW |
220V/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | |
380V/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
অপারেশন ফ্রিকোয়েন্সি (বার/ঘণ্টা) | বৈদ্যুতিক জীবন | 1200 | 600 | ||||
যান্ত্রিক জীবন | 3600 | ||||||
AC-3 বৈদ্যুতিক জীবন (10000/বার) | 100 | 100 | 100 | 100 | 80 | ||
যান্ত্রিক জীবন (10000/বার) | 1000 | 1000 | 1000 | 1000 | 800 | ||
সজ্জিত ফিউজ প্রকার | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
রেট কন্ট্রোল সাপ্লাই ভোল্টেজ Us(V) | 50/60Hz | 12-480 | |||||
অপারেশন পরিসীমা | টেনে আনা | (85%~110%)আমাদের +40℃ | |||||
মুক্তি দিচ্ছে | (20%~75%)আমাদের -5℃ | ||||||
এসি কয়েল গড় শক্তি (VA) | শুরু করুন | 70 | 110 | ||||
রাখা | 8 | 11 | |||||
শক্তি দক্ষতা শ্রেণী | ক্লাস 3 | ||||||
তাপীয় ক্ষতি(W) | 2~3 | 3-4 | |||||
অ্যাকচুয়েশন টাইম(এমএস) | বন্ধ | 12-35 | |||||
বিরতি | 5-20 | ||||||
প্রধান সার্কিট তারের | ঠান্ডা ছাড়া নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 1~4 | 1~4 | 1.5~6 | 1.5-10 | 2.5-10 |
2 লাঠি | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5-10 | ||
ঠান্ডা সঙ্গে নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 1~4 | 1~4 | 1~6 | 1~6 | 1-10 | |
2 লাঠি | 1-2.5 | 1-2.5 | 1~4 | 1~4 | 1.5~6 | ||
শক্ত তার (㎟) | 1 লাঠি | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 1.5-10 | |
2 লাঠি | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5-10 | ||
বন্ধন স্ক্রু আকার | M3.5 | M4 | |||||
শক্ত করা বন্ধন ঘূর্ণন সঁচারক বল (Nm) | 0.8 | 1.2 | |||||
নিয়ন্ত্রণ লুপ তারের | ঠান্ডা ছাড়া নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
2 লাঠি | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
ঠান্ডা সঙ্গে নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
2 লাঠি | 1-2.5 | 1-2.5 | 1-2.5 | 1-2.5 | 1-2.5 | ||
শক্ত তার (㎟) | 1 লাঠি | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
2 লাঠি | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
বন্ধন স্ক্রু আকার | M3.5 | ||||||
শক্ত করা বন্ধন ঘূর্ণন সঁচারক বল (Nm) | 0.8 |
ইনস্টলেশন মাত্রা:
টাইপ | একটি সর্বোচ্চ | বি সর্বোচ্চ | সি সর্বোচ্চ | ক | খ | ∅ |
SC1-09~18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
SC1-25~32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
FAQ:
1. কিভাবে আমরা উদ্ধৃতি পেতে পারি?
উত্তর: আমরা আপনার অনুসন্ধান পাওয়ার পর 24 ঘন্টার মধ্যে উদ্ধৃতি পাঠাব।জরুরী প্রয়োজনে আপনি আমাদের কল করতে পারেন বা Whatsapp এর মাধ্যমে বার্তা পাঠাতে পারেন।
2. আমরা আপনার গুণমান পরীক্ষা করতে নমুনা পেতে পারি?
উত্তর: সমস্ত আইটেম নমুনা পাওয়া যায়।
3. আপনি প্যাকিং জন্য নকশা করতে পারেন?
উঃ হ্যাঁ।আমাদের কাছে বিজ্ঞাপন টিম আছে যা প্রয়োজনে অভ্যন্তরীণ এবং বাইরের বাক্স ডিজাইন করতে আপনাকে সহায়তা করতে পারে।
4. আপনার প্রসবের শর্তাবলী কি?
উত্তর: সাধারণত আমরা EXW FOB CIF এ কাজ করি।
