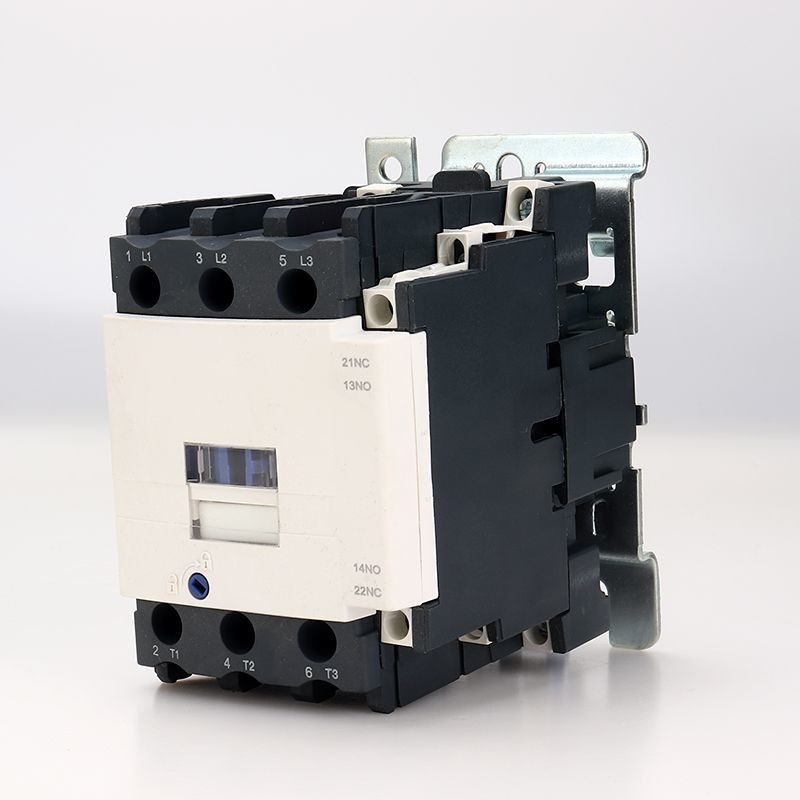

3 পোল কন্টাক্টর 60 Amp রেটেড ভোল্টেজ 660V কয়েল ভোল্টেজ 220V 380vac 1 NO বা 1 NC
সাধারণ:
|
পণ্যের নাম: |
এসি চৌম্বক যোগাযোগকারী |
|
মডেল: |
SC1 সিরিজ |
|
উৎপত্তি স্থল |
ওয়েনজু, চীন |
|
পরিচিতিমুলক নাম |
YOKG |
|
রেট ভোল্টেজ: |
AC 230V-690V |
|
রেট ফ্রিকোয়েন্সি: |
50Hz/60Hz |
|
খুঁটির সংখ্যা: |
3P+NO/NC |
|
রেট করা বর্তমান: |
09A 12A 18A 20A 25A 32A 40A 50A 63A 80A 95A |
|
এক্সিকিউটিভ স্ট্যান্ডার্ড: |
IEC 60947-4 |
|
স্থাপন: |
দিন রেল / স্ক্রু ইনস্টলেশন |
|
আবেদন |
এসি মোটর নিয়ন্ত্রণ |
প্রধান পরামিতি এবং প্রযুক্তিগত কর্মক্ষমতা:
| টাইপ | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
| রেটেড হিটিং কারেন্ট (A) | 50 | 60 | 80 | 110 | 110 | ||
| রেট ইনসুলেশন ভোল্টেজ (V) | 690 | ||||||
| রেটেড প্রভাব সহ্য ভোল্টেজ (কেভি) | 6 | ||||||
| রেট তৈরীর ক্ষমতা | 10le | ||||||
| রেট ব্রেকিং ক্ষমতা | 8le | ||||||
| খুঁটি | 3 | ||||||
| সহায়ক যোগাযোগ | 1NO + 1NC | ||||||
| স্বল্প সময়ের স্রোত সহ্য করতে (A) | 10S | 320 | 400 | 520 | 640 | 760 | |
| এসি-3 রেটেড ওয়ার্কিং কারেন্ট(A) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
| 380V/400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| ফেজ 3 এর AC-3 ক্ষমতা কাঠবিড়ালি-খাঁচা মোটর (AC-3) KW |
220V/230V | 11 | 15 | 18.5 | 22 | 25 | |
| 380V/400V | 18.5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| অপারেশন ফ্রিকোয়েন্সি (বার/ঘণ্টা) | বৈদ্যুতিক জীবন | 600 | |||||
| যান্ত্রিক জীবন | 3600 | ||||||
| AC-3 বৈদ্যুতিক জীবন (10000/বার) | 80 | 60 | 60 | 60 | 60 | ||
| যান্ত্রিক জীবন (10000/বার) | 800 | 800 | 800 | 600 | 600 | ||
| সজ্জিত ফিউজ প্রকার | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| রেট কন্ট্রোল সাপ্লাই ভোল্টেজ Us(V) | 50/60Hz | 12-480 | |||||
| অপারেশন পরিসীমা | টেনে আনা | (85%～110%)আমাদের +40℃ | |||||
| মুক্তি দিচ্ছে | (20%～75%)আমাদের -5℃ | ||||||
| এসি কয়েল গড় শক্তি (VA) | শুরু করুন | 200 | |||||
| রাখা | 20 | ||||||
| শক্তি দক্ষতা শ্রেণী | ক্লাস 3 | ||||||
| তাপীয় ক্ষতি(W) | 6-10 | ||||||
| অ্যাকচুয়েশন টাইম(এমএস) | বন্ধ | 20 - 25 | 20 - 35 | ||||
| বিরতি | 8 - 15 | 8 - 20 | |||||
| প্রধান সার্কিট তারের | ঠান্ডা ছাড়া নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 2.5-25 | 2.5-25 | 2.5-25 | 4-50 | 4-50 |
| 2 লাঠি | 2.5-16 | 2.5-16 | 2.5-16 | 4-25 | 4-25 | ||
| ঠান্ডা সঙ্গে নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 2.5-25 | 2.5-25 | 2.5-25 | 4-50 | 4-50 | |
| 2 লাঠি | 2.5-10 | 2.5-10 | 2.5-10 | 4-16 | 4-16 | ||
| শক্ত তার (㎟) | 1 লাঠি | 2.5-25 | 2.5-25 | 2.5-25 | 4-50 | 4-50 | |
| 2 লাঠি | 2.5-16 | 2.5-16 | 2.5-16 | 4-25 | 4-25 | ||
| বন্ধন স্ক্রু আকার | M8 | M10 | |||||
| শক্ত করা বন্ধন ঘূর্ণন সঁচারক বল (Nm) | 3.5 | 4 | |||||
| নিয়ন্ত্রণ লুপ তারের | ঠান্ডা ছাড়া নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 |
| 2 লাঠি | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| ঠান্ডা সঙ্গে নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 লাঠি | 1-2.5 | 1-2.5 | 1-2.5 | 1-2.5 | 1-2.5 | ||
| শক্ত তার (㎟) | 1 লাঠি | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 লাঠি | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| বন্ধন স্ক্রু আকার | M3.5 | ||||||
| শক্ত করা বন্ধন ঘূর্ণন সঁচারক বল (Nm) | 0.8 | ||||||
চেহারা এবং ইনস্টলেশন মাত্রা:
ইনস্টলেশন মাত্রা:
| টাইপ | একটি সর্বোচ্চ | বি সর্বোচ্চ | সি সর্বোচ্চ | ক | খ | ∅ |
| SC1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
