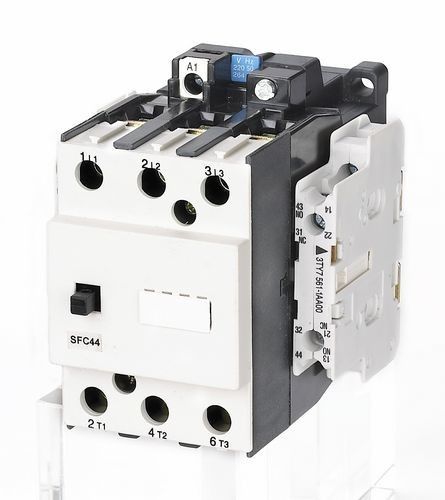

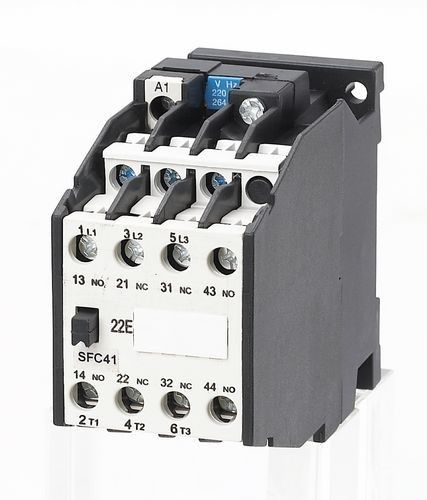

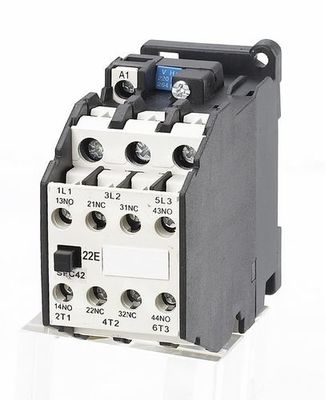

নিম্ন ভোল্টেজ IEC60947 এসি কন্টাক্টর 3 পোল 2NO+2NC 20A, 30A, 55A তে
প্রয়োগ:
এসএফসি সিরিজের এসি কন্টাক্টর (এতদ नंतर কন্টাক্টর) সার্কিটগুলিতে 690V এসি 50 Hz বা 60 Hz পর্যন্ত রেট করা ভোল্টেজ, 690V এর রেট করা ইনসুলেশন ভোল্টেজ এবং এসি-3 অ্যাপ্লিকেশন টাইপে 380V এর রেট করা ওয়ার্কিং ভোল্টেজে 9A থেকে 475A পর্যন্ত রেট করা কারেন্টের জন্য উপযুক্ত, এবং সার্কিটের দীর্ঘ দূরত্বের সংযোগ এবং ভাঙার জন্য ব্যবহৃত হয়। কন্টাক্টর এসি মোটরের ঘন ঘন স্টার্ট এবং নিয়ন্ত্রণের জন্য উপযুক্ত।
এই সিরিজের কন্টাক্টর GB 14048, IEC60947-4-1 মেনে চলে
প্রধান প্যারামিটার এবং প্রযুক্তিগত কর্মক্ষমতা:
| টাইপ |
SFC40 |
SFC41 |
SFC42 |
SFC43 |
SFC44 |
SFC45 |
| রেট করা হিটিং কারেন্ট (A) |
20 |
20 |
30 |
30 |
55 |
55 |
| রেট করা ইনসুলেশন ভোল্টেজ (V) |
690 |
| রেট করা ইমপ্যাক্ট উইথস্ট্যান্ড ভোল্টেজ (KV) |
6 |
| রেট করা মেকিং ক্যাপাসিটি |
10le |
| রেট করা ব্রেকিং ক্যাপাসিটি |
8le |
| পোল |
3 |
| অক্সিলিয়ারি কন্টাক্ট |
2NO+2NC |
2NO+NC |
2NO+2NC |
2NO+NC |
2NO+2NC |
2NO+NC |
| শর্ট-টাইম উইথস্ট্যান্ড কারেন্ট (A) |
10S |
72 |
96 |
128 |
176 |
256 |
304 |
রেট করা ওয়ার্কিং কারেন্ট (A) |
380V |
AC-3 |
9 |
12 |
16 |
22 |
32 |
38 |
| AC-4 |
3.3 |
4.3 |
7.7 |
8.5 |
15.6 |
18.5 |
নিয়ন্ত্রণযোগ্য মোটর পাওয়ার (KW)
50Hz |
AC-3 |
220V |
2.4 |
3.3 |
4 |
5.5 |
8.5 |
11 |
| 380V |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
| 500V |
5.5 |
7.5 |
9 |
11 |
21 |
25 |
| 660V |
5.5 |
7.5 |
11 |
11 |
23 |
23 |
| AC-4 |
380V |
1.4 |
1.9 |
3.5 |
4 |
7.5 |
9 |
| 660V |
2.4 |
3.3 |
6 |
6.6 |
13 |
15.5 |
| অপারেশন ফ্রিকোয়েন্সি (বার/ঘন্টা) |
AC-3 |
1200 |
1200 |
1200 |
1200 |
600 |
600 |
| AC-4 |
300 |
300 |
300 |
300 |
300 |
300 |
| ইলেকট্রিক্যাল লাইফ (10000/বার) |
AC-3 |
100 |
100 |
100 |
100 |
80 |
80 |
| AC-4 |
20 |
20 |
20 |
20 |
20 |
20 |
| মেকানিক্যাল লাইফ (10000/বার) |
1000 |
1000 |
1000 |
1000 |
800 |
800 |
| আকর্ষক কয়েলের ওয়ার্কিং ভোল্টেজ টলারেন্স (AC) |
(85%～110%)Us +40℃ |
| আকর্ষক কয়েলের পাওয়ার কনসাম্পশন |
কিপিং (VA) |
10 |
10 |
10 |
10 |
12.1 |
12.1 |
| পিক-আপ (VA) |
68 |
68 |
68 |
68 |
101 |
101 |
| অক্সিলিয়ারি কন্টাক্টের কনভেনশনাল থার্মাল কারেন্ট (A) |
10 |
10 |
10 |
10 |
10 |
10 |
| অক্সিলিয়ারি কন্টাক্টের রেট করা ইনসুলেশন ভোল্টেজ (V) |
690 |
690 |
690 |
690 |
690 |
690 |
| অক্সিলিয়ারি কন্টাক্টের রেট করা ওয়ার্কিং কারেন্ট (A) |
AC-15 |
380V |
6 |
6 |
6 |
6 |
4 |
4 |
| 220V |
10 |
10 |
10 |
10 |
6 |
6 |
| DC-13 |
110V |
0.9 |
0.9 |
0.9 |
0.9 |
1.14 |
1.14 |
| 220V |
0.45 |
0.45 |
0.45 |
0.45 |
0.48 |
0.48 |
ওয়ার্কিং এবং ইনস্টলেশন কন্ডিশন:
* পরিবেষ্টিত বাতাসের তাপমাত্রা: -5℃--+40℃ এবং 24 ঘন্টার মধ্যে গড় +35℃ এর বেশি নয়;
* উচ্চতা: ≤ 2000m;
* বাতাসের অবস্থা: যখন সর্বোচ্চ তাপমাত্রা +40℃ হয়, তখন বাতাসের আপেক্ষিক আর্দ্রতা 50% এর বেশি হয় না, তবে কম তাপমাত্রায় উচ্চতর আর্দ্রতা অনুমোদিত। যেমন, 20℃ তে 90% আর্দ্রতা। কম তাপমাত্রায় কনডেনসেট ডিউ বিবেচনা করা উচিত;
* দূষণ ডিগ্রি: ক্লাস 3
* ইনস্টলেশন ক্যাটাগরি: III
* সুরক্ষা ডিগ্রি: IP20
* ইনস্টলেশন কন্ডিশন: ইনস্টলেশন সাইড এবং উল্লম্ব সাইডের মধ্যে কোণের ঢাল ±5° এর বেশি হওয়া উচিত নয়
* ইমপ্যাক্ট এবং ভাইব্রেশন: কন্টাক্টর অবশ্যই এমন পরিস্থিতিতে ইনস্টল এবং পরিচালনা করতে হবে যেখানে কোনও স্পষ্ট ঝাঁকুনি, ইমপ্যাক্ট এবং ভাইব্রেশন নেই।
স্ট্রাকচার বৈশিষ্ট্য:
* ছোট ভলিউম, হালকা ওজন, আর্ক চেম্বার আবদ্ধ, ছোট বৈদ্যুতিক আর্ক দূরত্ব
* আর্ক-এক্সটিংগুইশিং কনস্ট্রাকশন অভিনব, কন্টাক্টের ঘর্ষণ কম, দীর্ঘ বৈদ্যুতিক জীবন
* ম্যাগনেটের অপারেশন যা অনেক সুবিধা যেমন ভাল নির্ভরযোগ্যতা, ইমপ্যাক্ট প্রতিরোধ, ক্লান্তি এবং তাই উল্লেখযোগ্য সুবিধা
* কন্টাক্টে দুটি জোড়া স্বাভাবিকভাবে খোলা এবং বন্ধ অক্সিলিয়ারি কন্টাক্ট রয়েছে, এছাড়াও, এটি আরও অক্সিলিয়ারি কন্টাক্ট মাউন্ট করা যেতে পারে
* স্ক্রু দিয়ে টাইট করা ছাড়াও, কন্টাক্টর 35 মিমি লম্বা স্ট্যান্ডার্ড ইনস্টলিং রেল দিয়ে টাইট করা যেতে পারে
অ্যাপিয়ারেন্স এবং ইনস্টলেশন ডাইমেনশন:
ইনস্টলেশন ডাইমেনশন:
| টাইপ |
A max |
B max |
C max |
a |
b |
∅ |
|
SFC40
|
46 |
79 |
106 |
35 |
60 |
4.8 |
| SFC41 |
46 |
79 |
106 |
35 |
60 |
4.8 |
| SFC42 |
46 |
89 |
116 |
35 |
75 |
4.8 |
| SFC43 |
46 |
89 |
116 |
35 |
75 |
4.8 |
| SFC44 |
84 |
105 |
110 |
45 |
75 |
5 |
| SFC45 |
84 |
105 |
110 |
45 |
75 |
5 |
