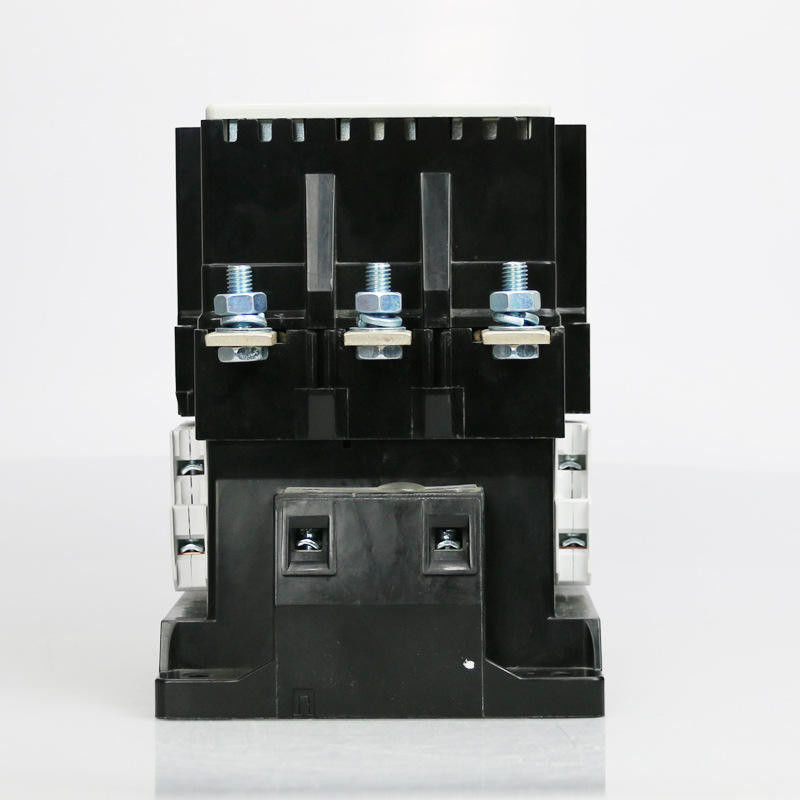

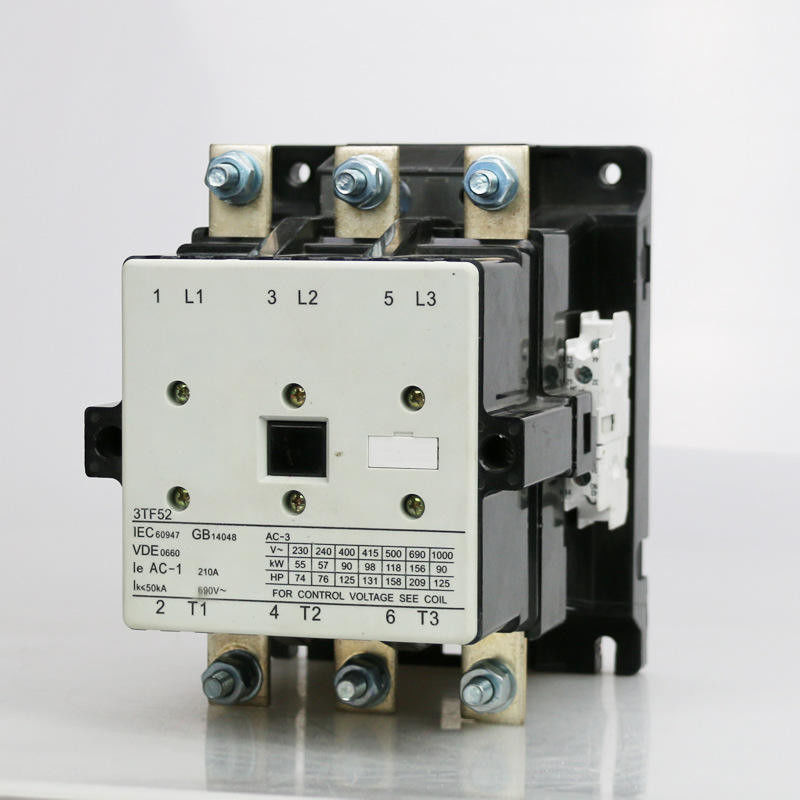

ম্যাগনেটিক 3TF সিরিজ 3P AC কন্টাক্টর 24V 120V 240V 480V 220V 3TF52
অ্যাপ্লিকেশন:
3TF পাওয়ার কন্টাক্টরগুলি কাঠবিড়ালি খাঁচা এবং স্লিপ-রিং মোটরগুলির পাশাপাশি অন্যান্য এসি লোডগুলি পরিবর্তন এবং নিয়ন্ত্রণ করার জন্য উপযুক্ত,
যেমন সোলেনয়েড, ক্যাপাসিটর, লাইটিং লোড, হিটিং লোড এবং ট্রান্সফরমার লোড।
মানদণ্ড:
যোগাযোগকারীরা IS/IEC 60947-4-1 মেনে চলে।তারা সিই চিহ্নও বহন করে।
সমন্বিত ফিডার:
উভয়ের জন্য IS/IEC 60947-4-1 অনুযায়ী Iq = 50kA, 415V AC, 50Hz-এ টাইপ-2 সমন্বয়ের জন্য কন্টাক্টর এবং দ্বি-রিলে পরীক্ষা করা হয়েছে
ফিউজ সুরক্ষিত পাশাপাশি ফিউজবিহীন মোটর ফিডার।
প্রধান পরামিতি এবং প্রযুক্তিগত কর্মক্ষমতা:
| টাইপ | STF52 | STF53 | STF54 | STF55 | STF56 | STF57 | ||
| রেটেড হিটিং কারেন্ট (A) | 210 | 210 | 300 | 300 | 400 | 550 | ||
| রেট ইনসুলেশন ভোল্টেজ (V) | 690 | |||||||
| রেটেড প্রভাব সহ্য ভোল্টেজ (কেভি) | 6 | |||||||
| রেট তৈরির ক্ষমতা | 10le | |||||||
| রেট ব্রেকিং ক্ষমতা | 8le | |||||||
| খুঁটি | 3 | |||||||
| সহায়ক যোগাযোগ | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| স্বল্প সময়ের স্রোত সহ্য করা (A) | 10S | 1360 | 1640 | 2000 | 2400 | 3200 | 3800 | |
রেটেড ওয়ার্কিং কারেন্ট(A) |
380V | এসি-3 | 170 | 205 | 250 | 300 | 400 | 475 |
| এসি-4 | 75 | 96 | 110 | 125 | 150 | 150 | ||
| নিয়ন্ত্রণযোগ্য মোটর শক্তি (KW) 50Hz |
এসি-3 | 220V | 55 | 64 | 78 | 93 | 125 | 145 |
| 380V | 90 | 110 | 132 | 160 | 200 | 250 | ||
| 500V | 118 | 145 | 178 | 210 | 284 | 329 | ||
| 660V | 156 | 156 | 235 | 235 | 375 | 375 | ||
| এসি-4 | 380V | 38 | 50 | 58 | 66 | 81 | 81 | |
| 660V | 66 | 86 | 100 | 114 | 140 | 140 | ||
| অপারেশন ফ্রিকোয়েন্সি (বার/ঘণ্টা) | এসি-3 | 300 | 300 | 300 | 300 | 120 | 120 | |
| এসি-4 | 300 | 120 | 120 | 120 | 120 | 120 | ||
| বৈদ্যুতিক জীবন (10000/বার) | এসি-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| এসি-4 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| যান্ত্রিক জীবন (10000/বার) | 600 | 600 | 600 | 600 | 600 | 600 | ||
| আকর্ষক কয়েল ওয়ার্কিং ভোল্টেজ টলারেন্স (AC) | (85%～110%)আমাদের +40℃ | |||||||
| কুণ্ডলী শক্তি খরচ আকর্ষণ | রাখা (VA) | 58 | 58 | 84 | 84 | 115 | 115 | |
| পিক-আপ (VA) | 910 | 910 | 1430 | 1430 | 2450 | 2450 | ||
| অক্জিলিয়ারী যোগাযোগ প্রচলিত তাপীয় প্রবাহ (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| অক্জিলিয়ারী কন্টাক্ট রেটেড ইনসুলেশন ভোল্টেজ (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| অক্জিলিয়ারী পরিচিতি রেটেড ওয়ার্কিং কারেন্ট (A) | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220V | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
কাজ এবং ইনস্টলেশন শর্ত:
* পরিবেষ্টিত বায়ু তাপমাত্রা: -5℃--+40℃ এবং গড় 24 ঘন্টার মধ্যে +35℃ এর বেশি নয়;
* উচ্চতা: ≤ 2000m;
* বায়ুর অবস্থা: যখন সর্বোচ্চ তাপমাত্রা +40 ℃ হয়, তখন বায়ু আপেক্ষিক আর্দ্রতা 50% পর্যন্ত হয় না, তবে নিম্ন তাপমাত্রায় উচ্চ আর্দ্রতা অনুমোদিত হয়।যেমন, 90% আর্দ্রতা 20℃ এ।কম তাপমাত্রায় যখন ঘনীভূত শিশির বিবেচনা করা উচিত;
* দূষণ ডিগ্রি: ক্লাস 3
* ইনস্টলেশন বিভাগ:III
* সুরক্ষা ডিগ্রি: IP20
* ইনস্টলেশন শর্ত: ইনস্টলেশন সাইড এবং উল্লম্ব দিকের মধ্যে গ্রেডিয়েন্ট কোণ ±5℃ এর বেশি হওয়া উচিত নয়
* প্রভাব এবং কম্পন: কোন সুস্পষ্ট ঝাঁকুনি, প্রভাব এবং কম্পনের পরিস্থিতিতে কন্টাক্টর ইনস্টল করা এবং পরিচালনা করা আবশ্যক।
চেহারা এবং ইনস্টলেশন মাত্রা:
ইনস্টলেশন মাত্রা:
| টাইপ | একটি সর্বোচ্চ | বি সর্বোচ্চ | সি সর্বোচ্চ | ক | খ | ∅ |
|
SFC52 |
140 | 185 | 190 | 110 | 160 | 7.0 |
| SFC53 | 140 | 185 | 190 | 110 | 160 | 7.0 |
| SFC54 | 150 | 205 | 205 | 120 | 180 | 9.0 |
| SFC55 | 150 | 205 | 205 | 120 | 180 | 9.0 |
| SFC56 | 165 | 205 | 230 | 130 | 180 | 9.0 |
| SFC57 | 165 | 205 | 230 | 130 | 180 | 9.0 |
