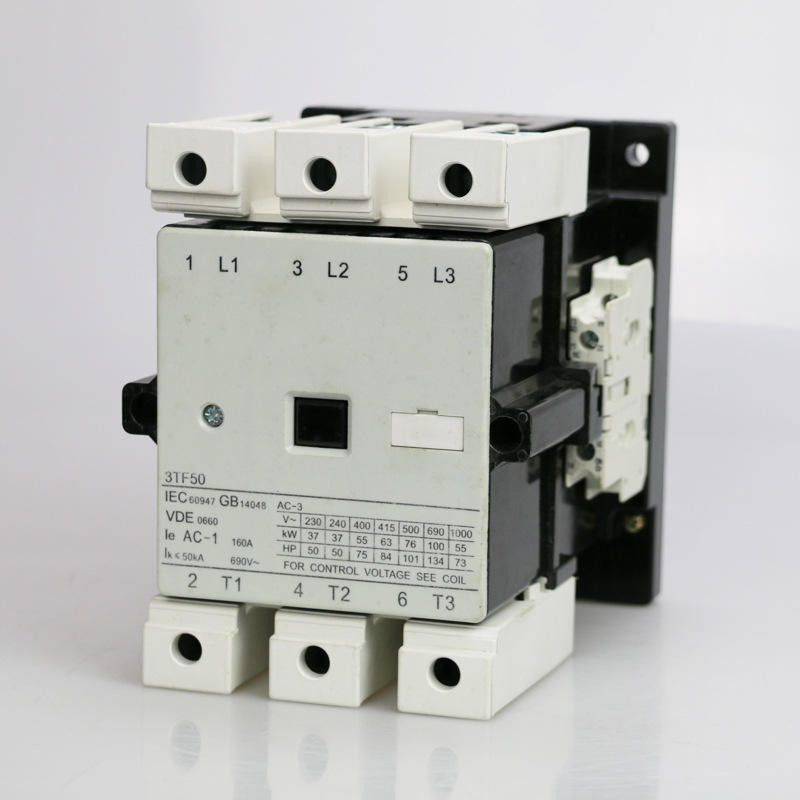

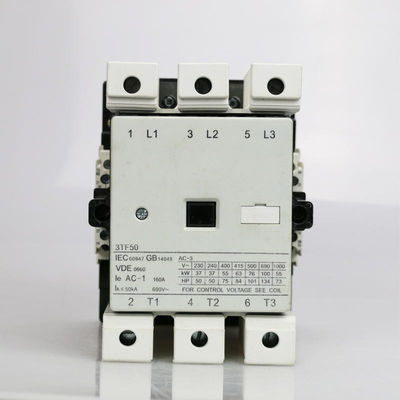

2NO 2NC TF50 100A 3P এসি বৈদ্যুতিক Contactor 220V 380V 110V
প্রয়োগঃ
এসএফসি সিরিজের এসি কন্টাক্টর (এরপরে কন্টাক্টর) নামমাত্র ভোল্টেজ 690V এসি 50 HZ বা 60 HZ, নামমাত্র বিচ্ছিন্নতা ভোল্টেজ 690V পর্যন্ত সার্কিটগুলিতে ব্যবহারের জন্য উপযুক্ত,এবং নামমাত্র বর্তমান 9A থেকে 475A পর্যন্ত নামমাত্র ওয়ার্কিং ভোল্টেজ 380V এ AC-3 অ্যাপ্লিকেশন টাইপে, এবং দীর্ঘ দূরত্ব সংযোগ এবং সার্কিট বিরতি জন্য ব্যবহৃত হয়। Contactor ঘন ঘন শুরু এবং এসি মোটর নিয়ন্ত্রণ উপযুক্ত।
এই সিরিজের contactor GB 14048, IEC60947-4-1 মেনে চলে
সহায়ক পরিচিতি সর্বাধিক 2NO + 2NC সাজানো হয়। এটি যোগাযোগ সমর্থন এবং কোর মধ্যে নমনীয় লকিং সংযোগ ব্যবহার করা হয়।
সমস্ত সিরিজ পণ্য স্ক্রু দ্বারা মাউন্ট করা যেতে পারে, le≤32A contactor এছাড়াও ইনস্টলেশন রেল দ্বারা।
প্রধান পরামিতি এবং প্রযুক্তিগত পারফরম্যান্সঃ
| প্রকার |
এসএফসি ৪৬ |
এসএফসি ৪৭ |
এসএফসি ৪৮ |
এসএফসি ৪৯ |
SFC50 |
এসএফসি ৫১ |
| নামমাত্র তাপ প্রবাহ (এ) |
80 |
90 |
100 |
100 |
160 |
160 |
| নামমাত্র আইসোলেশন ভোল্টেজ (V) |
690 |
| নামমাত্র ধাক্কা প্রতিরোধ ভোল্টেজ (কেভি) |
6 |
| নামমাত্র উৎপাদন ক্ষমতা |
১০ই |
| নামমাত্র ভাঙ্গন ক্ষমতা |
৮ই |
| পোলিশ |
3 |
| সহায়ক যোগাযোগ |
2NO+2NC |
2NO+2NC |
2NO+2NC |
2NO+2NC |
2NO+2NC |
2NO+2NC |
| সংক্ষিপ্ত সময়ের প্রতিরোধের বর্তমান ((A) |
১০ এস |
360 |
504 |
600 |
680 |
880 |
1120 |
নামমাত্র কাজের স্রোত ((A) |
৩৮০ ভোল্ট |
এসি-৩ |
45 |
63 |
75 |
85 |
110 |
140 |
| এসি ৪ |
24 |
28 |
34 |
42 |
54 |
68 |
নিয়ন্ত্রিত মোটর শক্তি (কেডব্লিউ)
৫০ হার্জ |
এসি-৩ |
২২০ ভোল্ট |
15 |
18.5 |
22 |
26 |
37 |
43 |
| ৩৮০ ভোল্ট |
22 |
30 |
37 |
45 |
55 |
75 |
| ৫০০ ভোল্ট |
30 |
41 |
50 |
59 |
76 |
98 |
| ৬৬০ ভোল্ট |
39 |
55 |
67 |
67 |
100 |
100 |
| এসি ৪ |
৩৮০ ভোল্ট |
12 |
14 |
17 |
21 |
27 |
35 |
| ৬৬০ ভোল্ট |
20.8 |
24.3 |
29.5 |
36 |
46.9 |
60 |
| অপারেশন ফ্রিকোয়েন্সি (সময়/ঘন্টা) |
এসি-৩ |
600 |
600 |
600 |
600 |
600 |
600 |
| এসি ৪ |
300 |
300 |
300 |
300 |
300 |
300 |
| বৈদ্যুতিক জীবনকাল (10000/বার) |
এসি-৩ |
60 |
60 |
60 |
60 |
60 |
60 |
| এসি ৪ |
15 |
15 |
10 |
10 |
10 |
10 |
| যান্ত্রিক জীবনকাল (১০০০০ বার) |
800 |
800 |
600 |
600 |
600 |
600 |
| আকৃষ্টকরণ কয়েল কাজের ভোল্টেজ সহনশীলতা (এসি) |
(৮৫%~১১০%) ইউএস +৪০°সি |
| কয়েল শক্তি খরচ আকর্ষণ |
রক্ষণাবেক্ষণ (VA) |
17 |
17 |
32 |
32 |
39 |
39 |
| পিক আপ (ভিএ) |
183 |
183 |
330 |
330 |
550 |
550 |
| অক্জিলিয়ারী যোগাযোগের প্রচলিত তাপীয় স্রোত ((A) |
10 |
10 |
10 |
10 |
10 |
10 |
| সহায়ক যোগাযোগের নামমাত্র বিচ্ছিন্নতা ভোল্টেজ (V) |
690 |
690 |
690 |
690 |
690 |
690 |
| অক্জিলিয়ারী যোগাযোগের নামমাত্র কাজের বর্তমান (A) |
এসি ১৫ |
৩৮০ ভোল্ট |
4 |
4 |
4 |
4 |
4 |
4 |
| ২২০ ভোল্ট |
6 |
6 |
6 |
6 |
6 |
6 |
| ডিসি ১৩ |
১১০ ভোল্ট |
1.14 |
1.14 |
1.14 |
1.14 |
1.14 |
1.14 |
| ২২০ ভোল্ট |
0.48 |
0.48 |
0.48 |
0.48 |
0.48 |
0.48 |
কাঠামোর বৈশিষ্ট্যঃ
* বৈদ্যুতিকের বিরুদ্ধে সুরক্ষা নকশা, আরো নিরাপদ এবং নির্ভরযোগ্য
* ছোট ভলিউম, হালকা ওজন, আর্কিং চেম্বার বন্ধ, ছোট বৈদ্যুতিক আর্কিং দূরত্ব বৈশিষ্ট্য
* আর্ক-বাতি বন্ধক নির্মাণ নতুন, পরিচিতির ঘর্ষণ ছোট, দীর্ঘ বৈদ্যুতিক জীবন সঙ্গে
* চুম্বকের অপারেশন যে অনেক সুবিধা যেমন ভাল নির্ভরযোগ্যতা, প্রভাব প্রতিরোধী, ক্লান্তি ইত্যাদি উল্লেখযোগ্য সুবিধা
* যোগাযোগ স্বাভাবিক খোলা এবং বন্ধ সহায়ক যোগাযোগ দুটি জোড়া আছে, উপরন্তু এটি আরো সহায়ক যোগাযোগ মাউন্ট করা যেতে পারে
* স্ক্রু দিয়ে টান ছাড়া, contactor 35mm দৈর্ঘ্যের স্ট্যান্ডার্ড ইনস্টলেশন রেল দিয়ে টান করা যেতে পারে
চেহারা এবং ইনস্টলেশনের মাত্রাঃ
ইনস্টলেশনের মাত্রাঃ
| প্রকার |
সর্বোচ্চ |
বি ম্যাক্স |
সি ম্যাক্স |
a |
b |
🙏 |
|
এসএফসি ৪৬
|
92 |
120 |
125 |
70 |
100 |
5.0 |
| এসএফসি ৪৭ |
92 |
120 |
125 |
70 |
100 |
5.0 |
| এসএফসি ৪৮ |
105 |
135 |
145 |
80 |
110 |
5.5 |
| এসএফসি ৪৯ |
105 |
135 |
145 |
80 |
110 |
5.5 |
| SFC50 |
125 |
158 |
155 |
100 |
130 |
6.5 |
| এসএফসি ৫১ |
125 |
158 |
155 |
100 |
130 |
6.5 |
