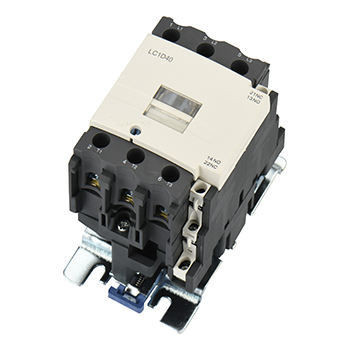

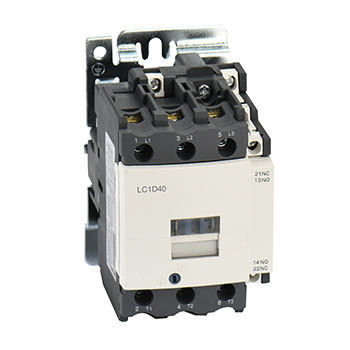

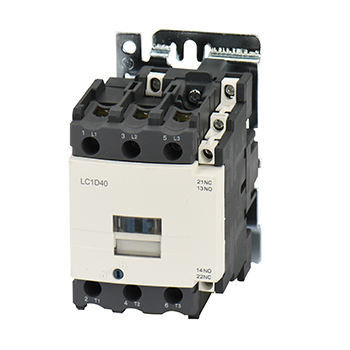

ওয়্যারিং ডায়াগ্রাম ফাংশন সহ LC1D সিরিজ 40A 220v 1NO+1NC টেলিমেকানিক কন্টাক্টর
সাধারণ:
ইনস্টলেশন: দিন রেল / স্ক্রু ইনস্টলেশন
সার্টিফিকেশন: সিই, সিবি, টিইউভি
স্ট্যান্ডার্ড: IEC 60947-1, IEC 60947-4-1
পরিবেষ্টিত তাপমাত্রা: -5℃~+40℃
তারের ক্ষমতা (মিমি):1.5-35
ফ্রিকোয়েন্সি:50/60Hz
উচ্চতা:≤ 2000 মি
দূষণ ডিগ্রী:ক্লাস 3
ইনস্টলেশন বিভাগ:III
সুরক্ষা ডিগ্রী:IP20
বৈশিষ্ট্য:
1. এই SC1 এসি কন্টাক্টর সুরক্ষার জন্য একটি ধুলো কভার এবং আরও সুন্দর।
2. তাপীয় রিলে সহ, এটি ইলেক্ট্রোম্যাগনেটিক স্টার্টারের সাথে মিলিত হয়।
3. সম্পূর্ণ সেট আনুষাঙ্গিক
4. অক্জিলিয়ারী কন্টাক্ট গ্রুপ টপ হ্যাং/সাইড হ্যাং
5.সময় বিলম্ব সহায়ক যোগাযোগ
মডেল এবং তাৎপর্য:
প্রধান পরামিতি এবং প্রযুক্তিগত কর্মক্ষমতা:
| টাইপ | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
| রেটেড হিটিং কারেন্ট (A) | 50 | 60 | 80 | 110 | 110 | ||
| রেট ইনসুলেশন ভোল্টেজ (V) | 690 | ||||||
| রেটেড প্রভাব সহ্য ভোল্টেজ (কেভি) | 6 | ||||||
| রেট তৈরির ক্ষমতা | 10le | ||||||
| রেট ব্রেকিং ক্ষমতা | 8le | ||||||
| খুঁটি | 3 | ||||||
| সহায়ক যোগাযোগ | 1NO + 1NC | ||||||
| স্বল্প সময়ের স্রোত সহ্য করা (A) | 10S | 320 | 400 | 520 | 640 | 760 | |
| এসি-3 রেটেড ওয়ার্কিং কারেন্ট(A) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
| 380V/400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| ফেজ 3 এর AC-3 ক্ষমতা কাঠবিড়ালি-খাঁচা মোটর (AC-3) KW |
220V/230V | 11 | 15 | 18.5 | 22 | 25 | |
| 380V/400V | 18.5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| অপারেশন ফ্রিকোয়েন্সি (বার/ঘণ্টা) | বৈদ্যুতিক জীবন | 600 | |||||
| যান্ত্রিক জীবন | 3600 | ||||||
| AC-3 বৈদ্যুতিক জীবন (10000/বার) | 80 | 60 | 60 | 60 | 60 | ||
| যান্ত্রিক জীবন (10000/বার) | 800 | 800 | 800 | 600 | 600 | ||
| সজ্জিত ফিউজ প্রকার | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| রেট কন্ট্রোল সাপ্লাই ভোল্টেজ Us(V) | 50/60Hz | 12-480 | |||||
| অপারেশন পরিসীমা | টেনে আনা | (85%～110%)আমাদের +40℃ | |||||
| মুক্তি দিচ্ছে | (20%～75%)আমাদের -5℃ | ||||||
| এসি কয়েল গড় শক্তি (VA) | শুরু করুন | 200 | |||||
| রাখা | 20 | ||||||
| শক্তি দক্ষতা শ্রেণী | ক্লাস 3 | ||||||
| তাপীয় ক্ষতি(W) | 6-10 | ||||||
| অ্যাক্যুয়েশন টাইম(এমএস) | বন্ধ | 20 - 25 | 20 - 35 | ||||
| বিরতি | 8 - 15 | 8 - 20 | |||||
| প্রধান সার্কিট তারের | ঠান্ডা ছাড়া নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 2.5-25 | 2.5-25 | 2.5-25 | 4-50 | 4-50 |
| 2 লাঠি | 2.5-16 | 2.5-16 | 2.5-16 | 4-25 | 4-25 | ||
| ঠান্ডা সঙ্গে নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 2.5-25 | 2.5-25 | 2.5-25 | 4-50 | 4-50 | |
| 2 লাঠি | 2.5-10 | 2.5-10 | 2.5-10 | 4-16 | 4-16 | ||
| শক্ত তার (㎟) | 1 লাঠি | 2.5-25 | 2.5-25 | 2.5-25 | 4-50 | 4-50 | |
| 2 লাঠি | 2.5-16 | 2.5-16 | 2.5-16 | 4-25 | 4-25 | ||
| বন্ধন স্ক্রু আকার | M8 | M10 | |||||
| শক্ত করা বন্ধন ঘূর্ণন সঁচারক বল (Nm) | 3.5 | 4 | |||||
| নিয়ন্ত্রণ লুপ তারের | ঠান্ডা ছাড়া নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 |
| 2 লাঠি | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| ঠান্ডা সঙ্গে নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 লাঠি | 1-2.5 | 1-2.5 | 1-2.5 | 1-2.5 | 1-2.5 | ||
| শক্ত তার (㎟) | 1 লাঠি | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 লাঠি | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| বন্ধন স্ক্রু আকার | M3.5 | ||||||
| শক্ত করা বন্ধন ঘূর্ণন সঁচারক বল (Nm) | 0.8 | ||||||
চেহারা এবং ইনস্টলেশন মাত্রা:
ইনস্টলেশন মাত্রা:
| টাইপ | একটি সর্বোচ্চ | বি সর্বোচ্চ | সি সর্বোচ্চ | ক | খ | ∅ |
| SC1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
FAQ:
প্রশ্ন: আপনি কি প্রস্তুতকারক বা ব্যবসায়ী?
উত্তর: আমরা পাওয়ার সাপ্লাই স্যুইচ করার কারখানা, সেইসাথে অন্যান্য পণ্য, পণ্যগুলি সবচেয়ে যুক্তিসঙ্গত মূল্যের সাথে উচ্চ মানের।
প্রশ্নঃ লিড টাইম কি?
উত্তর: লিড টাইম সাধারণত 5-20 দিন, এটি আপনার সঠিক পণ্য এবং পরিমাণের উপর নির্ভর করে।
প্রশ্ন: আপনি কি OEM গ্রহণ করেন?
একটি: হ্যাঁ, এটা অত্যন্ত স্বাগত জানাই.
