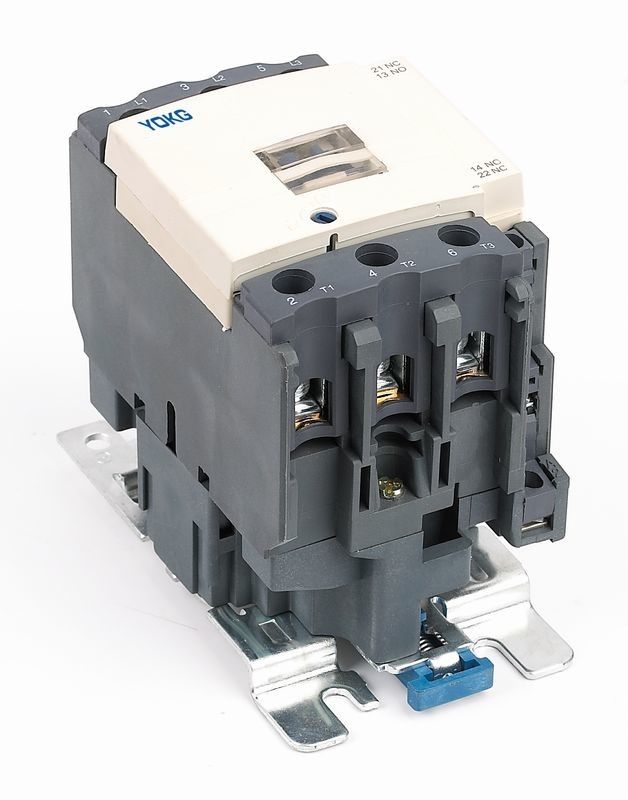

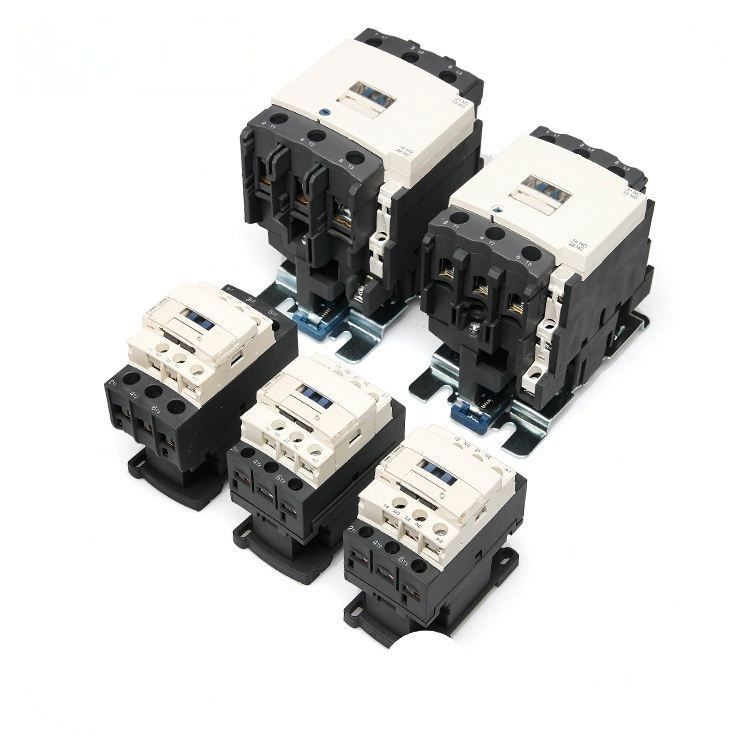

3 ফেজ এসি কন্টাক্টর 1NO+1NC 20A 25A 32A 40A 3 মেরুতে
সাধারণ বিবরণ:
| স্থাপন | দিন রেল বা screws |
| সার্টিফিকেট | সিই সিবি টিইউভি |
| স্ট্যান্ডার্ড | IEC 60947-1, IEC 60947-4-1 |
| রেট ফ্রিকোয়েন্সি | 50 Hz/60Hz |
| রেট করা বর্তমান | 95A পর্যন্ত |
| সুরক্ষা ডিগ্রী | আইপি২০ |
|
ইনস্টলেশন বিভাগ |
III |
| পরিবেষ্টিত তাপমাত্রা | -5℃--+40℃ |
মডেল এবং তাৎপর্য:
প্রধান পরামিতি এবং প্রযুক্তিগত কর্মক্ষমতা:
| টাইপ | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| রেটেড হিটিং কারেন্ট (A) | 20 | 20 | 25 | 32 | 40 | ||
| রেট ইনসুলেশন ভোল্টেজ (V) | 690 | ||||||
| রেটেড প্রভাব সহ্য ভোল্টেজ (কেভি) | 6 | ||||||
| রেট তৈরীর ক্ষমতা | 10le | ||||||
| রেট ব্রেকিং ক্ষমতা | 8le | ||||||
| খুঁটি | 3 | ||||||
| সহায়ক যোগাযোগ | 1NO + 1NC | ||||||
| স্বল্প সময়ের স্রোত সহ্য করতে (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| এসি-3 রেটেড ওয়ার্কিং কারেন্ট(A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6.5 | ৮.৯ | 12 | 18 | 22 | ||
| ফেজ 3 এর AC-3 ক্ষমতা কাঠবিড়ালি-খাঁচা মোটর (AC-3) KW |
220V/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | |
| 380V/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
| 660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
| অপারেশন ফ্রিকোয়েন্সি (বার/ঘণ্টা) | বৈদ্যুতিক জীবন | 1200 | 600 | ||||
| যান্ত্রিক জীবন | 3600 | ||||||
| AC-3 বৈদ্যুতিক জীবন (10000/বার) | 100 | 100 | 100 | 100 | 80 | ||
| যান্ত্রিক জীবন (10000/বার) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| সজ্জিত ফিউজ প্রকার | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| রেট কন্ট্রোল সাপ্লাই ভোল্টেজ Us(V) | 50/60Hz | 12-480 | |||||
| অপারেশন পরিসীমা | টেনে আনা | (85%～110%)আমাদের +40℃ | |||||
| মুক্তি দিচ্ছে | (20%～75%)আমাদের -5℃ | ||||||
| এসি কয়েল গড় শক্তি (VA) | শুরু করুন | 70 | 110 | ||||
| রাখা | 8 | 11 | |||||
| শক্তি দক্ষতা শ্রেণী | ক্লাস 3 | ||||||
| তাপীয় ক্ষতি(W) | 2～3 | 3-4 | |||||
| অ্যাকচুয়েশন টাইম(এমএস) | বন্ধ | 12-35 | |||||
| বিরতি | 5-20 | ||||||
| প্রধান সার্কিট তারের | ঠান্ডা ছাড়া নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 1～4 | 1～4 | 1.5～6 | 1.5-10 | 2.5-10 |
| 2 লাঠি | 1～4 | 1～4 | 1.5～6 | 1.5～6 | 2.5-10 | ||
| ঠান্ডা সঙ্গে নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 1～4 | 1～4 | 1～6 | 1～6 | 1-10 | |
| 2 লাঠি | 1-2.5 | 1-2.5 | 1～4 | 1～4 | 1.5～6 | ||
| শক্ত তার (㎟) | 1 লাঠি | 1～4 | 1～4 | 1.5～6 | 1.5～6 | 1.5-10 | |
| 2 লাঠি | 1～4 | 1～4 | 1.5～6 | 1.5～6 | 2.5-10 | ||
| বন্ধন স্ক্রু আকার | M3.5 | M4 | |||||
| শক্ত করা বন্ধন ঘূর্ণন সঁচারক বল (Nm) | 0.8 | 1.2 | |||||
| নিয়ন্ত্রণ লুপ তারের | ঠান্ডা ছাড়া নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 |
| 2 লাঠি | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| ঠান্ডা সঙ্গে নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 লাঠি | 1-2.5 | 1-2.5 | 1-2.5 | 1-2.5 | 1-2.5 | ||
| শক্ত তার (㎟) | 1 লাঠি | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 লাঠি | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| বন্ধন স্ক্রু আকার | M3.5 | ||||||
| শক্ত করা বন্ধন ঘূর্ণন সঁচারক বল (Nm) | 0.8 | ||||||
গঠন বৈশিষ্ট্য:
♦ ধুলো কভার নকশা, ভাল নিরাপত্তা, নির্ভরযোগ্যতা এবং বর্ধিত সেবা জীবন
♦ অক্জিলিয়ারী কন্টাক্ট ব্লক, টাইম রিলে এবং কারেন্ট-লিমিটেড কনট্যাক্ট ব্লক, এবং থার্মাল রিলে দিয়ে ইনস্টল করা যেতে পারে, তারপর অন্যান্য ডেরিভেটিভ পণ্য হতে পারে;
♦ ছোট আয়তন, হালকা ওজন, কম শক্তি হ্রাস, দীর্ঘ জীবন এবং নিরাপদ এবং নির্ভরযোগ্যতা ইত্যাদি;
♦ 1NO অক্জিলিয়ারী কন্টাক্ট বা 1NC অক্জিলিয়ারী কন্টাক্ট (32A এর কম), এবং 1NO অক্জিলিয়ারী কন্টাক্ট+1NC অক্জিলিয়ারী কন্টাক্ট (40A এর বেশি) দিয়ে সজ্জিত করা যেতে পারে।উপরন্তু, এটি F4 অক্জিলিয়ারী কন্টাক্টর ব্লক (2 ব্লক বা 4 ব্লক) দিয়ে সজ্জিত করা যেতে পারে;
♦ ইনস্টল করার জন্য স্ক্রু ব্যবহার করার পাশাপাশি, কন্টাক্টরকে 35 মিমি (SC1-09~95) এর স্ট্যান্ডার্ড ইনস্টলিং রেল এবং 75mm (SC1-40~95) এর স্ট্যান্ডার্ড ইনস্টলিং রেল দিয়ে শক্ত করা যেতে পারে।
চেহারা এবং ইনস্টলেশন মাত্রা:
ইনস্টলেশন মাত্রা:
| টাইপ | একটি সর্বোচ্চ | বি সর্বোচ্চ | সি সর্বোচ্চ | ক | খ | ∅ |
| SC1-09～18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
| SC1-25～32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
| SC1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
