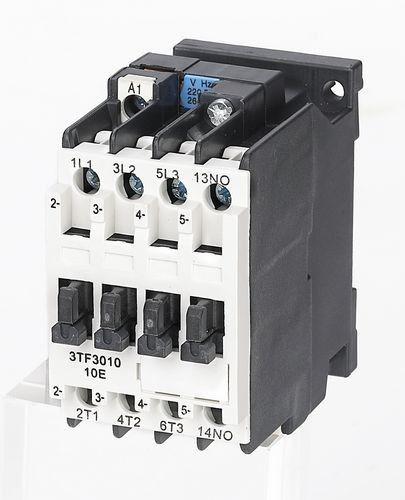

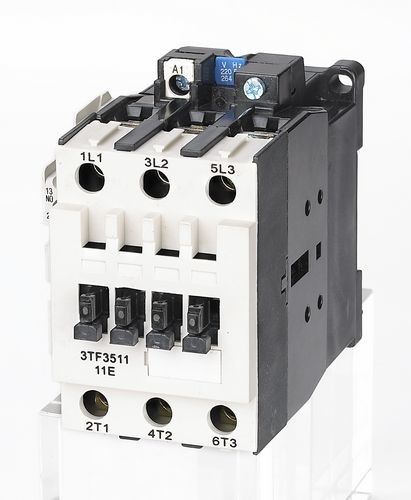

20A, 30A, 55A 3 খুঁটি 220V AC Contactor
আবেদন:
SFC সিরিজের এসি কন্টাক্টর (এরপরে কন্টাক্টর) সার্কিটে ব্যবহারের জন্য উপযুক্ত 690V AC 50 HZ বা 60 HZ, রেট করা ইনসুলেশন ভোল্টেজ 690V, এবং রেট করা কারেন্ট 9A থেকে 475A পর্যন্ত রেট করা ভোল্টেজ 380V-এ AC-3 অ্যাপ্লিকেশন প্রকার, এবং দীর্ঘ দূরত্ব সংযোগ এবং সার্কিট ভাঙার জন্য ব্যবহৃত হয়।কন্টাক্টর এসি মোটর ঘন ঘন শুরু এবং নিয়ন্ত্রণের জন্য উপযুক্ত।
এই সিরিজের কন্টাক্টর GB 14048, IEC60947-4-1 মেনে চলে
প্রধান পরামিতি এবং প্রযুক্তিগত কর্মক্ষমতা:
| টাইপ | SFC30 | SFC31 | SFC32 | SFC33 | SFC34 | SFC35 | ||
| রেটেড হিটিং কারেন্ট (A) | 20 | 20 | 30 | 30 | 55 | 55 | ||
| রেট ইনসুলেশন ভোল্টেজ (V) | 690 | |||||||
| রেটেড প্রভাব সহ্য ভোল্টেজ (কেভি) | 6 | |||||||
| রেট তৈরীর ক্ষমতা | 10le | |||||||
| রেট ব্রেকিং ক্ষমতা | 8le | |||||||
| খুঁটি | 3 | |||||||
| সহায়ক যোগাযোগ | NO/NC | NO/NC | NO+NC | NO+NC | NO+NC | NO+NC | ||
| স্বল্প সময়ের স্রোত সহ্য করতে (A) | 10S | 72 | 96 | 128 | 176 | 256 | 304 | |
রেটেড ওয়ার্কিং কারেন্ট(A) |
380V | এসি-3 | 9 | 12 | 16 | 22 | 32 | 38 |
| এসি-4 | 3.3 | 4.3 | 7.7 | 8.5 | 15.6 | 18.5 | ||
| নিয়ন্ত্রণযোগ্য মোটর শক্তি (KW) 50Hz |
এসি-3 | 220V | 2.4 | 3.3 | 4 | 5.5 | 8.5 | 11 |
| 380V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | ||
| 500V | 5.5 | 7.5 | 9 | 11 | 21 | 25 | ||
| 660V | 5.5 | 7.5 | 11 | 11 | 23 | 23 | ||
| এসি-4 | 380V | 1.4 | 1.9 | 3.5 | 4 | 7.5 | 9 | |
| 660V | 2.4 | 3.3 | 6 | ৬.৬ | 13 | 15.5 | ||
| অপারেশন ফ্রিকোয়েন্সি (বার/ঘণ্টা) | এসি-3 | 1200 | 1200 | 1200 | 1200 | 600 | 600 | |
| এসি-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| বৈদ্যুতিক জীবন (10000/বার) | এসি-3 | 100 | 100 | 100 | 100 | 80 | 80 | |
| এসি-4 | 20 | 20 | 20 | 20 | 20 | 20 | ||
| যান্ত্রিক জীবন (10000/বার) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | ||
| আকর্ষক কয়েল ওয়ার্কিং ভোল্টেজ টলারেন্স (AC) | (85%～110%)আমাদের +40℃ | |||||||
| কুণ্ডলী শক্তি খরচ আকর্ষণ | রাখা (VA) | 10 | 10 | 10 | 10 | 12.1 | 12.1 | |
| পিক আপ (VA) | 68 | 68 | 68 | 68 | 101 | 101 | ||
| অক্জিলিয়ারী যোগাযোগ প্রচলিত তাপীয় প্রবাহ (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| অক্জিলিয়ারী কন্টাক্ট রেটেড ইনসুলেশন ভোল্টেজ (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| অক্জিলিয়ারী কন্টাক্ট রেটেড ওয়ার্কিং কারেন্ট (A) | AC-15 | 380V | 6 | 6 | 4 | 4 | 4 | 4 |
| 220V | 10 | 10 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 0.9 | 0.9 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220V | 0.45 | 0.45 | 0.48 | 0.48 | 0.48 | 0.48 | ||
কাজ এবং ইনস্টলেশন শর্ত:
♦ পরিবেষ্টিত বায়ু তাপমাত্রা: -5℃--+40℃ এবং গড় 24 ঘন্টার মধ্যে +35℃ এর বেশি নয়;
♦ উচ্চতা: ≤ 2000m;
♦ বায়ুর অবস্থা: যখন সর্বোচ্চ তাপমাত্রা +40℃ হয়, তখন বাতাসের আপেক্ষিক আর্দ্রতা 50% পর্যন্ত হয় না, তবে নিম্ন তাপমাত্রায় উচ্চ আর্দ্রতা অনুমোদিত হয়।যেমন, 90% আর্দ্রতা 20℃ এ।কম তাপমাত্রায় যখন ঘনীভূত শিশির বিবেচনা করা উচিত;
♦ দূষণ ডিগ্রী: ক্লাস 3
♦ ইনস্টলেশন বিভাগ: III
♦ সুরক্ষা ডিগ্রি: IP20
♦ ইনস্টলেশন শর্ত: ইনস্টলেশন সাইড এবং উল্লম্ব দিকের মধ্যে গ্রেডিয়েন্ট কোণ ±5℃ এর বেশি হওয়া উচিত নয়
♦ প্রভাব এবং কম্পন: কোন সুস্পষ্ট ঝাঁকুনি, প্রভাব এবং কম্পনের পরিস্থিতিতে কন্টাক্টর ইনস্টল করা এবং পরিচালনা করা আবশ্যক।
গঠন বৈশিষ্ট্য:
♦ বৈদ্যুতিক শক বিরুদ্ধে নিরাপত্তা নকশা, আরো নিরাপদ এবং নির্ভরযোগ্য
♦ ছোট আয়তনের বৈশিষ্ট্য, হালকা ওজন, আরসিং চেম্বার আবদ্ধ, ছোট বৈদ্যুতিক আরসিং দূরত্ব
♦ চাপ-নির্বাপক নির্মাণটি অভিনব, পরিচিতিগুলির ঘর্ষণ ছোট, দীর্ঘ বৈদ্যুতিক জীবন সহ
♦ চুম্বকের অপারেশন যা অনেক সুবিধা যেমন ভাল নির্ভরযোগ্যতা, প্রতিরোধী প্রভাব, ক্লান্তি এবং আরও উল্লেখযোগ্য সুবিধা
চেহারা এবং ইনস্টলেশন মাত্রা:
ইনস্টলেশন মাত্রা:
| টাইপ | একটি সর্বোচ্চ | বি সর্বোচ্চ | সি সর্বোচ্চ | ক | খ | ∅ |
|
SFC30 |
46 | 79 | 87 | 35 | 60 | 4.8 |
| SFC31 | 46 | 79 | 87 | 35 | 60 | 4.8 |
| SFC32 | 46 | ৮৯ | 100 | 35 | 75 | 4.8 |
| SFC33 | 46 | ৮৯ | 100 | 35 | 75 | 4.8 |
| SFC34 | 56 | 105 | 110 | 45 | 75 | 5 |
| SFC35 | 56 | 105 | 110 | 45 | 75 | 5 |
