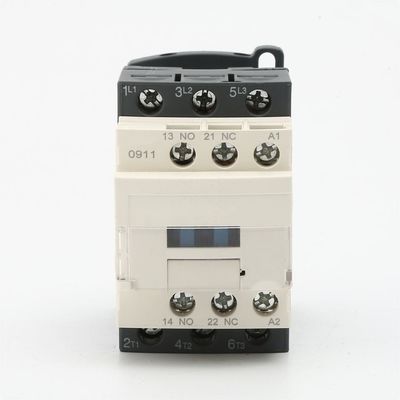

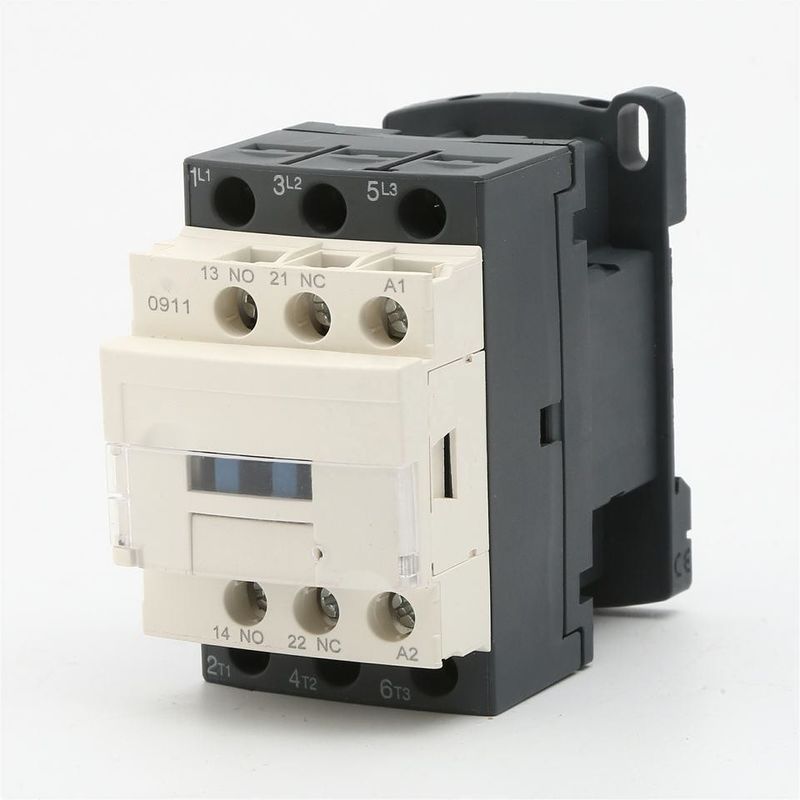

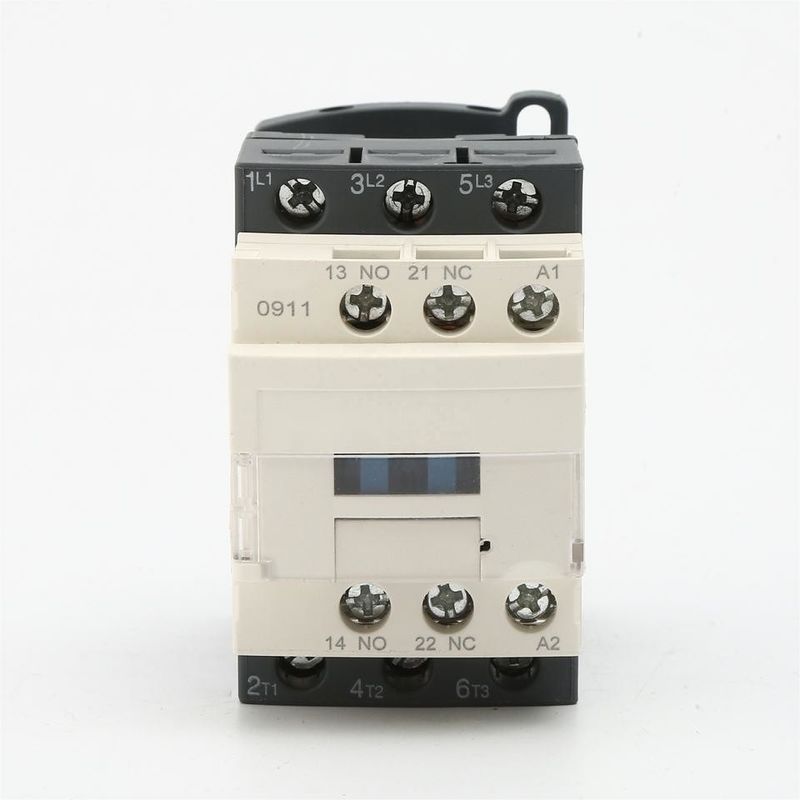

LC1 D09 D18 D32 D40 AC Contactor 3 ফেজ 220V 9A 380V কয়েল এসি চৌম্বক যোগাযোগকারী
সাধারণ বিবরণ:
প্রধান পরামিতি এবং প্রযুক্তিগত কর্মক্ষমতা:
টাইপ | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
রেটেড হিটিং কারেন্ট (A) | 20 | 20 | 25 | 32 | 40 | ||
রেট ইনসুলেশন ভোল্টেজ (V) | 690 | ||||||
রেটেড প্রভাব সহ্য ভোল্টেজ (কেভি) | 6 | ||||||
রেট তৈরির ক্ষমতা | 10le | ||||||
রেট ব্রেকিং ক্ষমতা | 8le | ||||||
খুঁটি | 3 | ||||||
সহায়ক যোগাযোগ | 1NO + 1NC | ||||||
স্বল্প সময়ের স্রোত সহ্য করা (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
এসি-3 রেটেড ওয়ার্কিং কারেন্ট(A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
380V/400V | 9 | 12 | 18 | 25 | 32 | ||
660V/690V | 6.5 | ৮.৯ | 12 | 18 | 22 | ||
ফেজ 3 এর AC-3 ক্ষমতা কাঠবিড়ালি-খাঁচা মোটর (AC-3) KW |
220V/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | |
380V/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
অপারেশন ফ্রিকোয়েন্সি (বার/ঘণ্টা) | বৈদ্যুতিক জীবন | 1200 | 600 | ||||
যান্ত্রিক জীবন | 3600 | ||||||
AC-3 বৈদ্যুতিক জীবন (10000/বার) | 100 | 100 | 100 | 100 | 80 | ||
যান্ত্রিক জীবন (10000/বার) | 1000 | 1000 | 1000 | 1000 | 800 | ||
সজ্জিত ফিউজ প্রকার | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
রেট কন্ট্রোল সাপ্লাই ভোল্টেজ Us(V) | 50/60Hz | 12-480 | |||||
অপারেশন পরিসীমা | টেনে আনা | (85%~110%)আমাদের +40℃ | |||||
মুক্তি দিচ্ছে | (20%~75%)আমাদের -5℃ | ||||||
এসি কয়েল গড় শক্তি (VA) | শুরু করুন | 70 | 110 | ||||
রাখা | 8 | 11 | |||||
শক্তি দক্ষতা শ্রেণী | ক্লাস 3 | ||||||
তাপীয় ক্ষতি(W) | 2~3 | 3-4 | |||||
অ্যাকচুয়েশন টাইম(এমএস) | বন্ধ | 12-35 | |||||
বিরতি | 5-20 | ||||||
প্রধান সার্কিট তারের | ঠান্ডা ছাড়া নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 1~4 | 1~4 | 1.5~6 | 1.5-10 | 2.5-10 |
2 লাঠি | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5-10 | ||
ঠান্ডা সঙ্গে নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 1~4 | 1~4 | 1~6 | 1~6 | 1-10 | |
2 লাঠি | 1-2.5 | 1-2.5 | 1~4 | 1~4 | 1.5~6 | ||
শক্ত তার (㎟) | 1 লাঠি | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 1.5-10 | |
2 লাঠি | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5-10 | ||
বন্ধন স্ক্রু আকার | M3.5 | M4 | |||||
শক্ত করা বন্ধন ঘূর্ণন সঁচারক বল (Nm) | 0.8 | 1.2 | |||||
নিয়ন্ত্রণ লুপ তারের | ঠান্ডা ছাড়া নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
2 লাঠি | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
ঠান্ডা সঙ্গে নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
2 লাঠি | 1-2.5 | 1-2.5 | 1-2.5 | 1-2.5 | 1-2.5 | ||
শক্ত তার (㎟) | 1 লাঠি | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
2 লাঠি | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
বন্ধন স্ক্রু আকার | M3.5 | ||||||
শক্ত করা বন্ধন ঘূর্ণন সঁচারক বল (Nm) | 0.8 |
চেহারা এবং ইনস্টলেশন মাত্রা:
ইনস্টলেশন মাত্রা:
টাইপ | একটি সর্বোচ্চ | বি সর্বোচ্চ | সি সর্বোচ্চ | ক | খ | ∅ |
SC1-09~18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
SC1-25~32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
