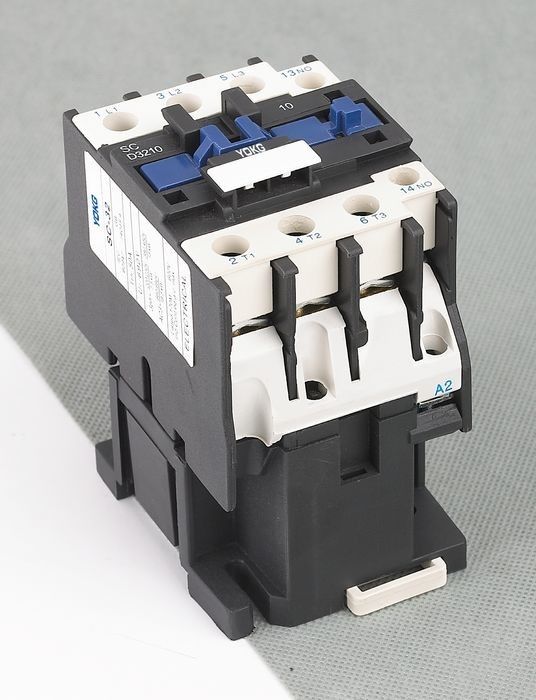

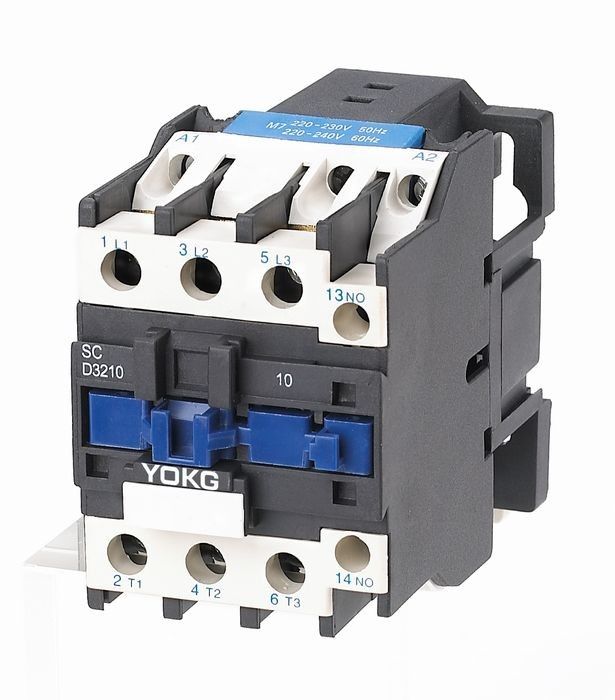

নিম্ন ভোল্টেজ এসি বৈদ্যুতিক কন্টাক্টর সুইচ SC32 50A 690V 3পোল 1NO বা 1NC
আবেদন:
SC সিরিজের এসি কন্টাক্টর (এরপরে কন্টাক্টর) রেট করা ভোল্টেজ 690V AC 50 HZ বা 60 HZ পর্যন্ত সার্কিটে ব্যবহারের জন্য উপযুক্ত, 95A পর্যন্ত রেট করা কারেন্ট, এসি মোটর তৈরি, ভাঙা, ঘন ঘন চালু ও নিয়ন্ত্রণ করার জন্য।থার্মাল রিলে এর সাথে মিলিত হয়ে, এটি ওভারলোড সার্কিট রক্ষার জন্য ইলেক্ট্রোম্যাগনেটিক স্টার্টার হয়ে ওঠে।
এই সিরিজের কন্টাক্টর GB 14048, IEC60947-4-1 মেনে চলে
সাধারণ:
পরিবেষ্টিত বায়ু তাপমাত্রা: ≤-5℃--+40℃
উচ্চতা: ≤ 2000m;
দূষণ ডিগ্রী: ক্লাস 3
ইনস্টলেশন বিভাগ:III
সুরক্ষা ডিগ্রি: IP20
বৈশিষ্ট্য: ছোট আয়তন, হালকা ওজন, কম শক্তি হ্রাস, দীর্ঘ জীবন, নিরাপদ এবং নির্ভরযোগ্যতা
অ্যাপ্লিকেশন: অক্জিলিয়ারী পরিচিতি ব্লক, সময় রিলে, বর্তমান-সীমিত পরিচিতি ব্লক, তাপ রিলে, ইত্যাদি।
ইনস্টলেশন: 35mm দিন রেল (SC09~95), 75MM দিল রেল (SC40~95), স্ক্রু
মডেল এবং তাৎপর্য:
প্রধান পরামিতি এবং প্রযুক্তিগত কর্মক্ষমতা:
| টাইপ | SC32 | ||
| রেটেড হিটিং কারেন্ট (A) | 50 | ||
| রেট ইনসুলেশন ভোল্টেজ (V) | 690 | ||
| রেটেড প্রভাব সহ্য ভোল্টেজ (কেভি) | 6 | ||
| রেট তৈরীর ক্ষমতা | 10le | ||
| রেট ব্রেকিং ক্ষমতা | 8le | ||
| খুঁটি | 3 | ||
| সহায়ক যোগাযোগ | NO/NC | ||
| স্বল্প সময়ের স্রোত সহ্য করতে (A) | 10S | 256 | |
| রেটেড ওয়ার্কিং কারেন্ট(A) | 380V | এসি-3 | 32 |
| এসি-4 | 12 | ||
| 660V | এসি-3 | 21 | |
| এসি-4 | 7.5 | ||
| ফেজ 3 এর AC-3 ক্ষমতা কাঠবিড়ালি-খাঁচা মোটর (AC-3) KW |
220V | 7.5 | |
| 380V | 15 | ||
| 660V | 18.5 | ||
| অপারেশন ফ্রিকোয়েন্সি (বার/ঘণ্টা) | বৈদ্যুতিক জীবন | এসি-3 | 600 |
| এসি-4 | 300 | ||
| যান্ত্রিক জীবন | 3600 | ||
| বৈদ্যুতিক জীবন (10000/বার) | এসি-3 | 80 | |
| এসি-4 | 20 | ||
| যান্ত্রিক জীবন (10000/বার) | 800 | ||
| সজ্জিত ফিউজ প্রকার | RT16-50 | ||
| রেট কন্ট্রোল সাপ্লাই ভোল্টেজ Us(V) | 50/60Hz | 12~480 | |
| অপারেশন পরিসীমা | টেনে আনা | (85%~110%)আমাদের +40℃ | |
| মুক্তি দিচ্ছে | (20%~75%)আমাদের -5℃ | ||
| এসি কয়েল গড় শক্তি (VA) | শুরু করুন | 110 | |
| রাখা | 11 | ||
| শক্তি দক্ষতা শ্রেণী | ক্লাস 3 | ||
| তাপীয় ক্ষতি(W) | ৩~৪ | ||
| অ্যাকচুয়েশন টাইম(এমএস) | বন্ধ | 12~25 | |
| বিরতি | 5~20 | ||
| প্রধান সার্কিট তারের | ঠান্ডা ছাড়া নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 2.5-10 |
| 2 লাঠি | 2.5-10 | ||
| ঠান্ডা সঙ্গে নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 1-10 | |
| 2 লাঠি | 1.5～6 | ||
| শক্ত তার (㎟) | 1 লাঠি | 1.5-10 | |
| 2 লাঠি | 2.5-10 | ||
| বন্ধন স্ক্রু আকার | M4 | ||
| শক্ত করা বন্ধন ঘূর্ণন সঁচারক বল (Nm) | 1.2 | ||
| নিয়ন্ত্রণ লুপ তারের | ঠান্ডা ছাড়া নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 1～4 |
| 2 লাঠি | 1～4 | ||
| ঠান্ডা সঙ্গে নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 1～4 | |
| 2 লাঠি | 1-2.5 | ||
| শক্ত তার (㎟) | 1 লাঠি | 1～4 | |
| 2 লাঠি | 1～4 | ||
| বন্ধন স্ক্রু আকার | M3.5 | ||
| শক্ত করা বন্ধন ঘূর্ণন সঁচারক বল (Nm) | 0.8 |
||
ইনস্টলেশন মাত্রা:
| একটি সর্বোচ্চ | বি সর্বোচ্চ | সি সর্বোচ্চ | ক | খ | ∅ |
| 57 | 86 | 100 | 40 | 48 | 4.5 |
