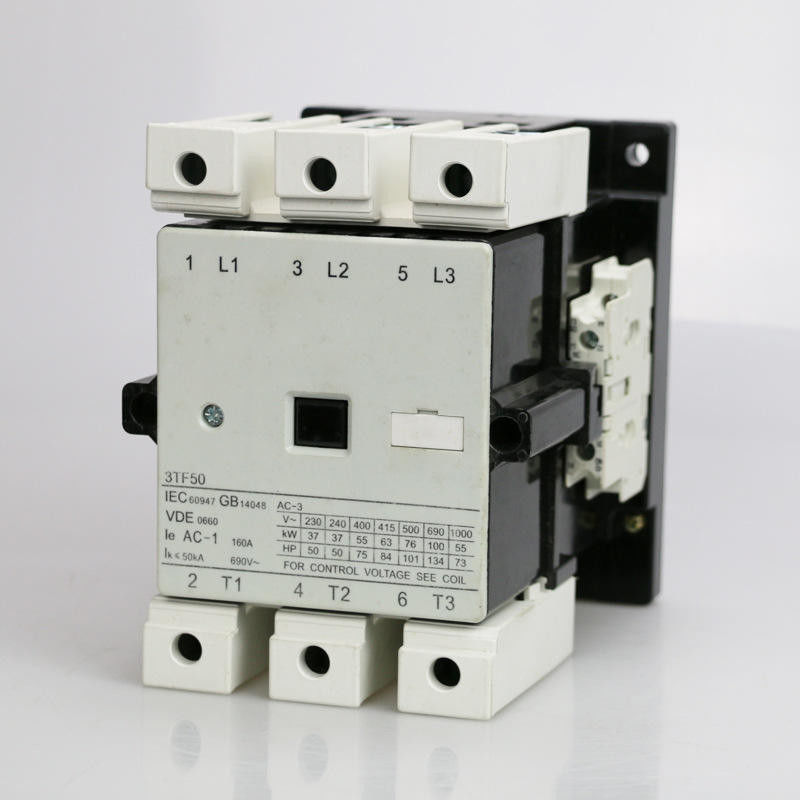

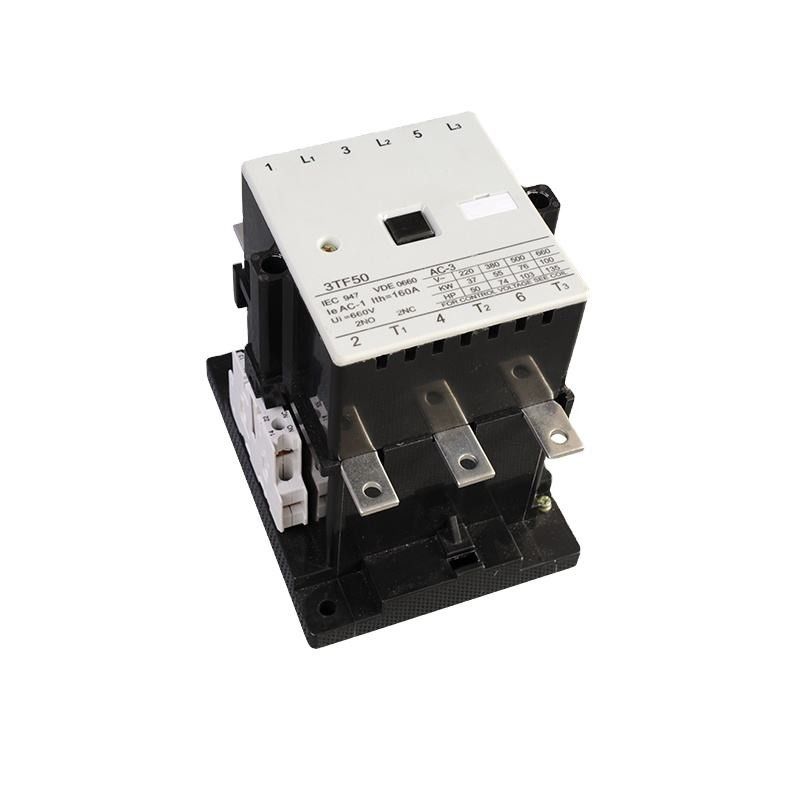

CJX1 সিরিজ 160A 24V 48V 110V 220V 380V এসি বৈদ্যুতিক চৌম্বকীয় Contactor
প্রয়োগঃ
3TF সিরিজ এসি contactor এসি 50/60Hz, 660V পর্যন্ত নামমাত্র অপারেটিং ভোল্টেজ সঙ্গে বৈদ্যুতিক সিস্টেমের জন্য উপযুক্ত। এসি -3 ব্যবহারে, 380V পর্যন্ত নামমাত্র অপারেটিং ভোল্টেজ,দূরবর্তী মোটর বা সিস্টেম তৈরি বা বন্ধ করার জন্য 630A পর্যন্ত নামমাত্র অপারেটিং বর্তমান. তারা উপযুক্ত তাপীয় ওভারলোড বা ফেজ-ব্যর্থতার সাথে ইলেক্ট্রোম্যাগনেটিক স্টার্টার গঠন করে। তারা আইইসি 60947, বিএস 5424 এবং ভিডিই 0660 অনুযায়ী তৈরি করা হয়।
সহায়ক পরিচিতি সর্বাধিক 2NO + 2NC সাজানো হয়। এটি যোগাযোগ সমর্থন এবং কোর মধ্যে নমনীয় লকিং সংযোগ ব্যবহার করা হয়।
সমস্ত সিরিজ পণ্য স্ক্রু দ্বারা মাউন্ট করা যেতে পারে, le≤32A contactor এছাড়াও ইনস্টলেশন রেল দ্বারা।
প্রধান পরামিতি এবং প্রযুক্তিগত পারফরম্যান্সঃ
| প্রকার |
এসএফসি ৪৬ |
এসএফসি ৪৭ |
এসএফসি ৪৮ |
এসএফসি ৪৯ |
SFC50 |
এসএফসি ৫১ |
| নামমাত্র তাপ প্রবাহ (এ) |
80 |
90 |
100 |
100 |
160 |
160 |
| নামমাত্র আইসোলেশন ভোল্টেজ (V) |
690 |
| নামমাত্র ধাক্কা প্রতিরোধ ভোল্টেজ (কেভি) |
6 |
| নামমাত্র উৎপাদন ক্ষমতা |
১০ই |
| নামমাত্র ভাঙ্গন ক্ষমতা |
৮ই |
| পোলিশ |
3 |
| সহায়ক যোগাযোগ |
2NO+2NC |
2NO+2NC |
2NO+2NC |
2NO+2NC |
2NO+2NC |
2NO+2NC |
| সংক্ষিপ্ত সময়ের প্রতিরোধের বর্তমান ((A) |
১০ এস |
360 |
504 |
600 |
680 |
880 |
1120 |
নামমাত্র কাজের স্রোত ((A) |
৩৮০ ভোল্ট |
এসি-৩ |
45 |
63 |
75 |
85 |
110 |
140 |
| এসি ৪ |
24 |
28 |
34 |
42 |
54 |
68 |
নিয়ন্ত্রিত মোটর শক্তি (কেডব্লিউ)
৫০ হার্জ |
এসি-৩ |
২২০ ভোল্ট |
15 |
18.5 |
22 |
26 |
37 |
43 |
| ৩৮০ ভোল্ট |
22 |
30 |
37 |
45 |
55 |
75 |
| ৫০০ ভোল্ট |
30 |
41 |
50 |
59 |
76 |
98 |
| ৬৬০ ভোল্ট |
39 |
55 |
67 |
67 |
100 |
100 |
| এসি ৪ |
৩৮০ ভোল্ট |
12 |
14 |
17 |
21 |
27 |
35 |
| ৬৬০ ভোল্ট |
20.8 |
24.3 |
29.5 |
36 |
46.9 |
60 |
| অপারেশন ফ্রিকোয়েন্সি (সময়/ঘন্টা) |
এসি-৩ |
600 |
600 |
600 |
600 |
600 |
600 |
| এসি ৪ |
300 |
300 |
300 |
300 |
300 |
300 |
| বৈদ্যুতিক জীবনকাল (10000/বার) |
এসি-৩ |
60 |
60 |
60 |
60 |
60 |
60 |
| এসি ৪ |
15 |
15 |
10 |
10 |
10 |
10 |
| যান্ত্রিক জীবনকাল (১০০০০ বার) |
800 |
800 |
600 |
600 |
600 |
600 |
| আকৃষ্টকরণ কয়েল কাজের ভোল্টেজ সহনশীলতা (এসি) |
(৮৫%~১১০%) ইউএস +৪০°সি |
| কয়েল শক্তি খরচ আকর্ষণ |
রক্ষণাবেক্ষণ (VA) |
17 |
17 |
32 |
32 |
39 |
39 |
| পিক আপ (ভিএ) |
183 |
183 |
330 |
330 |
550 |
550 |
| অক্জিলিয়ারী যোগাযোগের প্রচলিত তাপীয় স্রোত ((A) |
10 |
10 |
10 |
10 |
10 |
10 |
| সহায়ক যোগাযোগের নামমাত্র বিচ্ছিন্নতা ভোল্টেজ (V) |
690 |
690 |
690 |
690 |
690 |
690 |
| অক্জিলিয়ারী যোগাযোগের নামমাত্র কাজের বর্তমান (A) |
এসি ১৫ |
৩৮০ ভোল্ট |
4 |
4 |
4 |
4 |
4 |
4 |
| ২২০ ভোল্ট |
6 |
6 |
6 |
6 |
6 |
6 |
| ডিসি ১৩ |
১১০ ভোল্ট |
1.14 |
1.14 |
1.14 |
1.14 |
1.14 |
1.14 |
| ২২০ ভোল্ট |
0.48 |
0.48 |
0.48 |
0.48 |
0.48 |
0.48 |
কাঠামোর বৈশিষ্ট্যঃ
* বৈদ্যুতিকের বিরুদ্ধে সুরক্ষা নকশা, আরো নিরাপদ এবং নির্ভরযোগ্য
* ছোট ভলিউম, হালকা ওজন, আর্কিং চেম্বার বন্ধ, ছোট বৈদ্যুতিক আর্কিং দূরত্ব বৈশিষ্ট্য
* আর্ক-বাতি বন্ধক নির্মাণ নতুন, পরিচিতির ঘর্ষণ ছোট, দীর্ঘ বৈদ্যুতিক জীবন সঙ্গে
* চুম্বকের অপারেশন যে অনেক সুবিধা যেমন ভাল নির্ভরযোগ্যতা, প্রভাব প্রতিরোধী, ক্লান্তি ইত্যাদি উল্লেখযোগ্য সুবিধা
* যোগাযোগ স্বাভাবিক খোলা এবং বন্ধ সহায়ক যোগাযোগ দুটি জোড়া আছে, উপরন্তু এটি আরো সহায়ক যোগাযোগ মাউন্ট করা যেতে পারে
* স্ক্রু দিয়ে টান ছাড়া, contactor 35mm দৈর্ঘ্যের স্ট্যান্ডার্ড ইনস্টলেশন রেল দিয়ে টান করা যেতে পারে
চেহারা এবং ইনস্টলেশনের মাত্রাঃ
ইনস্টলেশনের মাত্রাঃ
| প্রকার |
সর্বোচ্চ |
বি ম্যাক্স |
সি ম্যাক্স |
a |
b |
🙏 |
|
এসএফসি ৪৬
|
92 |
120 |
125 |
70 |
100 |
5.0 |
| এসএফসি ৪৭ |
92 |
120 |
125 |
70 |
100 |
5.0 |
| এসএফসি ৪৮ |
105 |
135 |
145 |
80 |
110 |
5.5 |
| এসএফসি ৪৯ |
105 |
135 |
145 |
80 |
110 |
5.5 |
| SFC50 |
125 |
158 |
155 |
100 |
130 |
6.5 |
| এসএফসি ৫১ |
125 |
158 |
155 |
100 |
130 |
6.5 |
