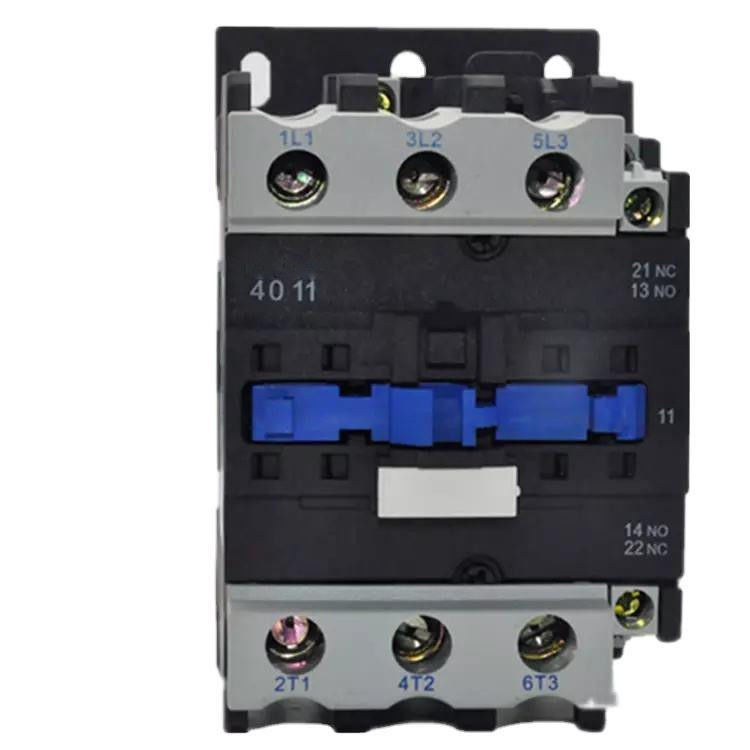

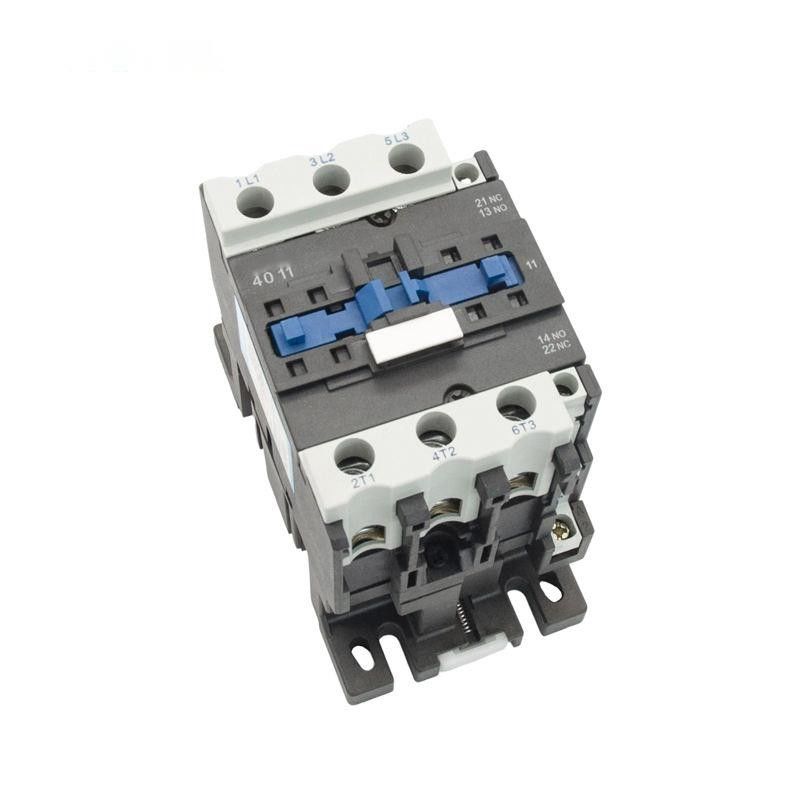

CJX2 AC Contactor 20A 25A 40A 125A 660V AC LC1-D ম্যাগনেটিক সুইচ
আবেদন:
SC সিরিজের এসি কন্টাক্টরগুলি রেট করা ভোল্টেজ 660V AC 50/60Hz পর্যন্ত সার্কিটে ব্যবহার করার জন্য উপযুক্ত, 95A পর্যন্ত রেট করা কারেন্ট, এসি মোটর তৈরি, ভাঙা, ঘন ঘন চালু ও নিয়ন্ত্রণ করার জন্য।সহায়ক যোগাযোগ ব্লক, টাইমার বিলম্ব এবং মেশিন-ইন্টারলকিং ডিভাইস ইত্যাদির সাথে একত্রিত করা।
মডেল এবং তাৎপর্য:
প্রধান পরামিতি এবং প্রযুক্তিগত কর্মক্ষমতা:
| টাইপ | SC40 | SC50 | SC65 | ||
| রেটেড হিটিং কারেন্ট (A) | 60 | 80 | 80 | ||
| রেট ইনসুলেশন ভোল্টেজ (V) | 690 | 690 | 690 | ||
| রেটেড প্রভাব সহ্য ভোল্টেজ (কেভি) | 6 | 6 | 6 | ||
| রেট তৈরির ক্ষমতা | 10le | 10le | 10le | ||
| রেট ব্রেকিং ক্ষমতা | 8le | 8le | 8le | ||
| খুঁটি | 3 | 3 | 3 | ||
| সহায়ক যোগাযোগ | NO+NC | NO+NC | NO+NC | ||
| স্বল্প সময়ের স্রোত সহ্য করা (A) | 10S | 320 | 400 | 520 | |
| রেটেড ওয়ার্কিং কারেন্ট(A) | 380V | এসি-3 | 40 | 50 | 65 |
| এসি-4 | 18.5 | 24 | 28 | ||
| 660V | এসি-3 | 34 | 39 | 42 | |
| এসি-4 | 9 | 12 | 14 | ||
| ফেজ 3 এর AC-3 ক্ষমতা কাঠবিড়ালি-খাঁচা মোটর (AC-3) KW |
220V | 11 | 15 | 18.5 | |
| 380V | 18.5 | 22 | 30 | ||
| 660V | 30 | 37 | 37 | ||
| অপারেশন ফ্রিকোয়েন্সি (বার/ঘণ্টা) | বৈদ্যুতিক জীবন | এসি-3 | 600 | 600 | 600 |
| এসি-4 | 300 | 300 | 300 | ||
| যান্ত্রিক জীবন | 3600 | 3600 | 3600 | ||
| বৈদ্যুতিক জীবন (10000/বার) | এসি-3 | 80 | 60 | 60 | |
| এসি-4 | 15 | 15 | 15 | ||
| যান্ত্রিক জীবন (10000/বার) | 800 | 800 | 800 | ||
| সজ্জিত ফিউজ প্রকার | RT16-63 | RT16-80 | RT16-80 | ||
| রেট কন্ট্রোল সাপ্লাই ভোল্টেজ Us(V) | 50/60Hz | 12~480 | 12~480 | 12~480 | |
| অপারেশন পরিসীমা | টেনে আনা | (85%~110%)আমাদের +40℃ | (85%~110%)আমাদের +40℃ | (85%~110%)আমাদের +40℃ | |
| মুক্তি দিচ্ছে | (20%~75%)আমাদের -5℃ | (20%~75%)আমাদের -5℃ | (20%~75%)আমাদের -5℃ | ||
| এসি কয়েল গড় শক্তি (VA) | শুরু করুন | 200 | 200 | 200 | |
| রাখা | 20 | 20 | 20 | ||
| শক্তি দক্ষতা শ্রেণী | ক্লাস 3 | ক্লাস 3 | ক্লাস 3 | ||
| তাপীয় ক্ষতি(W) | ৬~১০ | ৬~১০ | ৬~১০ | ||
| অ্যাক্যুয়েশন টাইম(এমএস) | বন্ধ | 20~25 | 20~25 | 20~25 | |
| বিরতি | 8~15 | 8~15 | 8~15 | ||
| প্রধান সার্কিট তারের | ঠান্ডা ছাড়া নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 2.5-25 | 2.5-25 | 2.5-25 |
| 2 লাঠি | 2.5-16 | 2.5-16 | 2.5-16 | ||
| ঠান্ডা সঙ্গে নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 2.5-25 | 2.5-25 | 2.5-25 | |
| 2 লাঠি | 2.5-10 | 2.5-10 | 2.5-10 | ||
| শক্ত তার (㎟) | 1 লাঠি | 2.5-25 | 2.5-25 | 2.5-25 | |
| 2 লাঠি | 2.5-16 | 2.5-16 | 2.5-16 | ||
| বন্ধন স্ক্রু আকার | M8 | M8 | M8 | ||
| শক্ত করা বন্ধন ঘূর্ণন সঁচারক বল (Nm) | 3.5 | 3.5 | 3.5 | ||
| নিয়ন্ত্রণ লুপ তারের | ঠান্ডা ছাড়া নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 1～4 | 1～4 | 1～4 |
| 2 লাঠি | 1～4 | 1～4 | 1～4 | ||
| ঠান্ডা সঙ্গে নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 1～4 | 1～4 | 1～4 | |
| 2 লাঠি | 1-2.5 | 1-2.5 | 1-2.5 | ||
| শক্ত তার (㎟) | 1 লাঠি | 1～4 | 1～4 | 1～4 | |
| 2 লাঠি | 1～4 | 1～4 | 1～4 | ||
| বন্ধন স্ক্রু আকার | M3.5 | M3.5 | M3.5 | ||
| শক্ত করা বন্ধন ঘূর্ণন সঁচারক বল (Nm) | 0.8 | 0.8 | 0.8 |
||
গঠন বৈশিষ্ট্য:
আবেদন: এসহায়ক যোগাযোগ ব্লক, সময় রিলে এবং বর্তমান-সীমিত পরিচিতি ব্লক, এবং তাপীয় রিলে, তারপর অন্যান্য ডেরিভেটিভ পণ্য হতে;
বৈশিষ্ট্য: ছোট আয়তন, হালকা ওজন, কম শক্তি হ্রাস, দীর্ঘ জীবন এবং নিরাপদ এবং নির্ভরযোগ্যতা ইত্যাদি;
ইনস্টলেশন: টি35 মিমি (sc09~95) এর স্ট্যান্ডার্ড ইনস্টলিং রেল এবং 75mm (SC40~95) এর স্ট্যান্ডার্ড ইনস্টলিং রেল, বা স্ক্রু
কন্টাক্টর 1NO অক্জিলিয়ারী কন্টাক্ট বা 1NC অক্জিলিয়ারী কন্টাক্ট (32A এর কম), এবং 1NO অক্জিলিয়ারী কন্টাক্ট+1NC অক্জিলিয়ারী কন্টাক্ট (40A এর বেশি) দিয়ে সজ্জিত হতে পারে।উপরন্তু, এটি F4 অক্জিলিয়ারী কন্টাক্টর ব্লক (2 ব্লক বা 4 ব্লক) দিয়ে সজ্জিত করা যেতে পারে;
ইনস্টলেশন মাত্রা:
| একটি সর্বোচ্চ | বি সর্বোচ্চ | সি সর্বোচ্চ | ক | খ | ∅ |
| 77 | 129 | 116 | 40 | 100/110 | 6.5 |
FAQ:
1. আপনি কি নমুনা প্রদান করেন?এটা বিনামূল্যে বা অতিরিক্ত?
হ্যাঁ, আমরা পণ্যের প্রকারের উপর নির্ভর করে একটি বিনামূল্যের নমুনা দিতে পারি।
2. আমরা কি পণ্যগুলিতে আমাদের লোগো/ওয়েবসাইট/কোম্পানীর নাম প্রিন্ট করতে পারি?
হ্যাঁ, OEM এবং ODM উপলব্ধ
3. নিয়মিত অর্ডারের জন্য সীসা সময় কি?
2000pcs কম অর্ডার পরিমাণ জন্য 7-15 দিন;আরও পরিমাণের জন্য, আমরা এটি সম্পর্কে আলোচনা করতে পারি।
4. আপনি সমাপ্ত পণ্য পরিদর্শন করবেন?
আমাদের পণ্য 100% স্ব-পরিদর্শন এবং প্যাকিং আগে পরীক্ষা
5. আপনার প্রধান পণ্য কি?
আমাদের প্রধান পণ্য cContactors এবং সার্কিট ব্রেকার অন্তর্ভুক্ত.আমাদের গৌণ পণ্য হিসাবে অন্যান্য কম ভোল্টেজ যন্ত্রপাতিও রয়েছে।
6. পেমেন্ট শর্তাবলী সম্পর্কে কিভাবে?
30% ডিপোজিট, B/L কপির বিপরীতে বাকি পেমেন্ট ব্যালেন্স।
