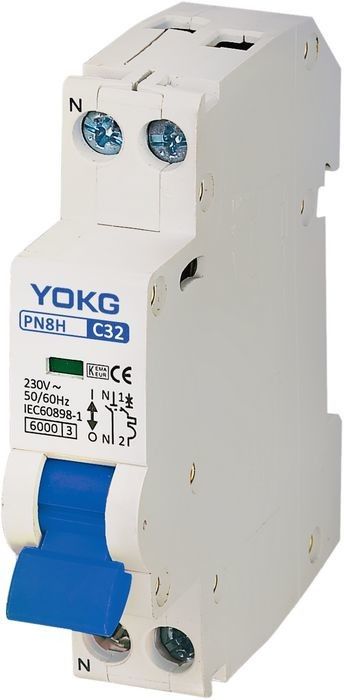

সার্কিট প্রোটেকশন ব্রেকার MCB 1P+N 40amp 4Kv মিনি সার্কিট ব্রেকার
আবেদন:
♦ শর্ট-সার্কিট সুরক্ষা
♦ বিচ্ছিন্নতা ফাংশন
♦ ওভারলোড সুরক্ষা
♦ যোগাযোগ অবস্থান ইঙ্গিত ফাংশন
♦ 35 মিমি ডিন-রেল ইনস্টলেশন সমর্থন করে
♦ শিল্প, বাণিজ্যিক, উচ্চ বৃদ্ধি এবং নাগরিক আবাস সার্কিট সুরক্ষার জন্য উপযুক্ত।
তাত্ক্ষণিক ট্রিপিং বৈশিষ্ট্য:
সার্কিট ব্রেকার PB8 বিতরণ এবং শাখা সার্কিট সুরক্ষার জন্য ডিজাইন করা হয়েছে, বিভিন্ন লোড রয়েছে;
♦ কার্ভ বি----ডিভাইসটি বর্তমান 3 ইঞ্চিতে 0.1 সেকেন্ডে কাজ করা উচিত নয়;বর্তমান 5 In 0.1S এর কম সময়ে কাজ করা উচিত
♦ কার্ভ সি----বর্তমান 5 ইঞ্চিতে ডিভাইসটি 0.1 সেকেন্ডে কাজ করা উচিত নয়;বর্তমান 10 In 0.1S এর কম সময়ে কাজ করা উচিত
♦ কার্ভ ডি------ বর্তমান 10 ইঞ্চিতে ডিভাইসটি 0.1 সেকেন্ডে কাজ করা উচিত নয়;বর্তমান 20 In 0.1S এর কম সময়ে কাজ করা উচিত
ওভার-কারেন্ট অপারেটিং বৈশিষ্ট্য:
না. | রিলিজের রেটেড বর্তমান (A) | প্রারম্ভিক অবস্থা | বর্তমান পরীক্ষা করুন | নির্দিষ্ট সময় | ফলাফল প্রাপ্ত করা | মন্তব্য |
1 | 1~63 | কোড অবস্থা | 1.13 ইন | t ≤ 1 ঘন্টা | নন-ট্রিপ | |
2 | 1~63 | আগের পরীক্ষার উপর | 1.45 ইঞ্চি | t< 1h | ট্রিপ | 5 সেকেন্ডে স্থিরভাবে নির্দিষ্ট মান পর্যন্ত বর্তমান সেট আপ করুন |
3 | ≤ 32-এ | কোড অবস্থা | 2.55 ইঞ্চি | 1s <t \60s | ট্রিপ | |
32 তে | কোড অবস্থা | 2.55 ইঞ্চি | 1s <t \120s | ট্রিপ | ||
4 | 1~63 | কোড অবস্থা | 3 ইন | t ≤0.1s | নন-ট্রিপ | বি টাইপ |
1~63 | কোড অবস্থা | 5 ইন | t <0.1s | ট্রিপ | বি টাইপ | |
1~63 | কোড অবস্থা | 5 ইন | t ≤0.1s | নন-ট্রিপ | সি টাইপ | |
1~63 | কোড অবস্থা | 10 ইন | t <0.1s | ট্রিপ | সি টাইপ | |
1~63 | কোড অবস্থা | 10 ইন | t ≤0.1s | নন-ট্রিপ | ডি টাইপ | |
1~63 | কোড অবস্থা | 20 ইন | t <0.1s | ট্রিপ | ডি টাইপ |
খুঁটির সংখ্যা:
মাত্রা:
স্পেসিফিকেশন:
খুঁটি | 1P+N |
বৈদ্যুতিক স্পেসিফিকেশন | |
রেট করা বর্তমান (A) ইন | 1-40 |
রেটেড ফ্রিকোয়েন্সি (Hz) | 50/60 |
রেট ওয়ার্কিং ভোল্টেজ(V) Ue | 230 |
রেট ইনসুলেটেড ভোল্টেজ(V) Ui | 400 |
ইমপালস সহ্য ভোল্টেজ(KV) Uimp | 4 |
রেটেড শর্ট-সার্কিট ব্রেকিং ক্যাপাসিটি(KA) Icn | 6 |
তাত্ক্ষণিক ট্রিপিং টাইপ | B, C, D |
সর্বোচ্চ কাজের ভোল্টেজ Umax | 240 |
ন্যূনতম কাজের ভোল্টেজ উমিন | - |
অস্তরক পরীক্ষা ভোল্টেজ (kv) | 2 |
পরিষেবা জীবন যান্ত্রিক মান মান | 10000 |
(OC) বৈদ্যুতিক মান মান | 4000 |
সংযোগ এবং ইনস্টলেশন: | |
পরিবেষ্টিত তাপমাত্রা (দৈনিক গড়≤35℃ সহ) | -5℃~+40℃ |
সুরক্ষা ডিগ্রী সব পক্ষের | IP40 |
সংযোগ টার্মিনাল | আইপি২০ |
তার (㎟) | 10 |
বাসবার (㎟) | - |
মাউন্টিং | তারের |
দূষণ ডিগ্রী | 2 |
তাপীয় উপাদান সেট করার জন্য রেফারেন্স তাপমাত্রা (℃) | 30 |
স্টোরেজ তাপমাত্রা (℃) | -25℃~+70℃ |
ঘূর্ণন সঁচারক বল | 2.5 |
সংযোগ | উপর এবং নীচ |
মাত্রা(মিমি) a(1P/2P/3P/4P) | 17.5(1P+N) |
b(1P/2P/3P/4P) | 87(1P+N) |
(WxHxL) c(1P/2P/3P/4P) | 77.5(1P+N) |
