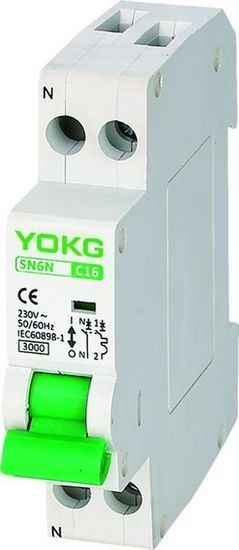

1P+N মিনি সার্কিট ব্রেকার SN6N 40A MCB/ ছোট ম্যাগনেটিক ট্রিপ সার্কিট ব্রেকার
আবেদন:
♦ শর্ট-সার্কিট সুরক্ষা
♦ বিচ্ছিন্নতা ফাংশন
♦ ওভারলোড সুরক্ষা
♦ যোগাযোগ অবস্থান ইঙ্গিত ফাংশন
♦ 35 মিমি ডিন-রেল ইনস্টলেশন সমর্থন করে
♦ টপ ইনকামিং এবং বটম আউটগোয়িং ওয়্যারিং টাইপ, বা নিচের ইনকামিং এবং টপ আউটগোয়িং ওয়্যারিং টাইপ সমর্থন করে
♦ বৈদ্যুতিক আনুষাঙ্গিক নির্বাচন করতে এবং MCB অবস্থার দূরবর্তী ইঙ্গিত অর্জন করতে সক্ষম;ব্রেকিং, ক্লোজড, এবং ফল্ট ট্রিপিং
♦ বৈদ্যুতিক জিনিসপত্র নির্বাচন করতে এবং MCB এবং দূরবর্তী শান্ট রিলিজের আন্ডার-ভোল্টেজ এবং ওভার-ভোল্টেজ সুরক্ষা উপলব্ধি করতে সক্ষম
তাত্ক্ষণিক ট্রিপিং বৈশিষ্ট্য:
সার্কিট ব্রেকার SB6 ডিস্ট্রিবিউশন এবং শাখা সার্কিট সুরক্ষার জন্য ডিজাইন করা হয়েছে, বিভিন্ন লোড রয়েছে;
♦ কার্ভ বি----ডিভাইসটি বর্তমান 3 ইঞ্চিতে 0.1 সেকেন্ডে কাজ করা উচিত নয়;বর্তমান 5 In 0.1S এর কম সময়ে কাজ করা উচিত
♦ কার্ভ সি----বর্তমান 5 ইঞ্চিতে ডিভাইসটি 0.1 সেকেন্ডে কাজ করা উচিত নয়;বর্তমান 10 In 0.1S এর কম সময়ে কাজ করা উচিত
♦ কার্ভ ডি------ বর্তমান 10 ইঞ্চিতে ডিভাইসটি 0.1 সেকেন্ডে কাজ করা উচিত নয়;বর্তমান 20 In 0.1S এর কম সময়ে কাজ করা উচিত
ওভার-কারেন্ট অপারেটিং বৈশিষ্ট্য:
| না. | রিলিজের রেটেড বর্তমান (A) | প্রারম্ভিক অবস্থা | বর্তমান পরীক্ষা করুন | নির্দিষ্ট সময় | ফলাফল প্রাপ্ত করা | মন্তব্য |
| 1 | 1～63 | কোড অবস্থা | 1.13 ইন | t ≤ 1 ঘন্টা | নন-ট্রিপ | |
| 2 | 1～63 | আগের পরীক্ষার উপর | 1.45 ইঞ্চি | t＜ 1h | ট্রিপ | 5 সেকেন্ডে স্থিরভাবে নির্দিষ্ট মান পর্যন্ত বর্তমান সেট আপ করুন |
| 3 | ≤ 32-এ | কোড অবস্থা | 2.55 ইঞ্চি | 1s ＜t ＼60s | ট্রিপ | |
| 32 তে | কোড অবস্থা | 2.55 ইঞ্চি | 1s ＜t ＼120s | ট্রিপ | ||
| 4 | 1～63 | কোড অবস্থা | 3 ইন | t ≤0.1s | নন-ট্রিপ | বি টাইপ |
| 1～63 | কোড অবস্থা | 5 ইন | t ＜0.1s | ট্রিপ | বি টাইপ | |
| 1～63 | কোড অবস্থা | 5 ইন | t ≤0.1s | নন-ট্রিপ | সি টাইপ | |
| 1～63 | কোড অবস্থা | 10 ইন | t ＜0.1s | ট্রিপ | সি টাইপ | |
| 1～63 | কোড অবস্থা | 10 ইন | t ≤0.1s | নন-ট্রিপ | ডি টাইপ | |
| 1～63 | কোড অবস্থা | 20 ইন | t ＜0.1s | ট্রিপ | ডি টাইপ |
খুঁটির সংখ্যা:
মাত্রা:
স্পেসিফিকেশন:
| খুঁটি | 1P+N |
| বৈদ্যুতিক স্পেসিফিকেশন | |
| রেট করা বর্তমান (A) ইন | 1-40 |
| রেটেড ফ্রিকোয়েন্সি (Hz) | 50/60 |
| রেট ওয়ার্কিং ভোল্টেজ(V) Ue | 230~ |
| রেট ইনসুলেটেড ভোল্টেজ(V) Ui | 400 |
| ইমপালস সহ্য ভোল্টেজ(KV) Uimp | 4 |
| রেটেড শর্ট-সার্কিট ব্রেকিং ক্যাপাসিটি(KA) Icn |
3 |
| তাত্ক্ষণিক ট্রিপিং টাইপ | B, C, D |
| সর্বোচ্চ কাজের ভোল্টেজ Umax | 240 |
| ন্যূনতম কাজের ভোল্টেজ উমিন | - |
| অস্তরক পরীক্ষা ভোল্টেজ (kv) | 2 |
| পরিষেবা জীবন যান্ত্রিক মান মান | 10000 |
| (OC) বৈদ্যুতিক মান মান | 4000 |
| নিয়ন্ত্রণ এবং ইঙ্গিত: | |
| শান্ট রিলিজ (SHT) | ঐচ্ছিক |
| আন্ডারভোল্টেজ রিলিজ (ইউভিটি) | ঐচ্ছিক |
| সহায়ক যোগাযোগ (AUX) | ঐচ্ছিক |
| অ্যালার্ম যোগাযোগ (ALT) | ঐচ্ছিক |
| যোগাযোগ অবস্থান নির্দেশক | কোনোটিই নয় |
| দোষের ইঙ্গিত | ডিফল্ট |
| সংযোগ এবং ইনস্টলেশন: | |
| পরিবেষ্টিত তাপমাত্রা (দৈনিক গড়≤35℃ সহ) | -5℃～+40℃ |
| সুরক্ষা ডিগ্রী সব পক্ষের | IP40 |
| সংযোগ টার্মিনাল | আইপি২০ |
| তার (㎟) | 10 |
| বাসবার (㎟) | -- |
| মাউন্টিং | তারের |
| দূষণ ডিগ্রী | 2 |
| তাপীয় উপাদান সেট করার জন্য রেফারেন্স তাপমাত্রা (℃) | 30 |
| স্টোরেজ তাপমাত্রা (℃) | -25℃～+70℃ |
| ঘূর্ণন সঁচারক বল | 2.5 |
| সংযোগ | উপর এবং নীচ |
| মাত্রা(মিমি) a(1P/2P/3P/4P) | 17.8 |
| b(1P/2P/3P/4P) |
83 |
| (WxHxL) c(1P/2P/3P/4P) | 77.5 |
