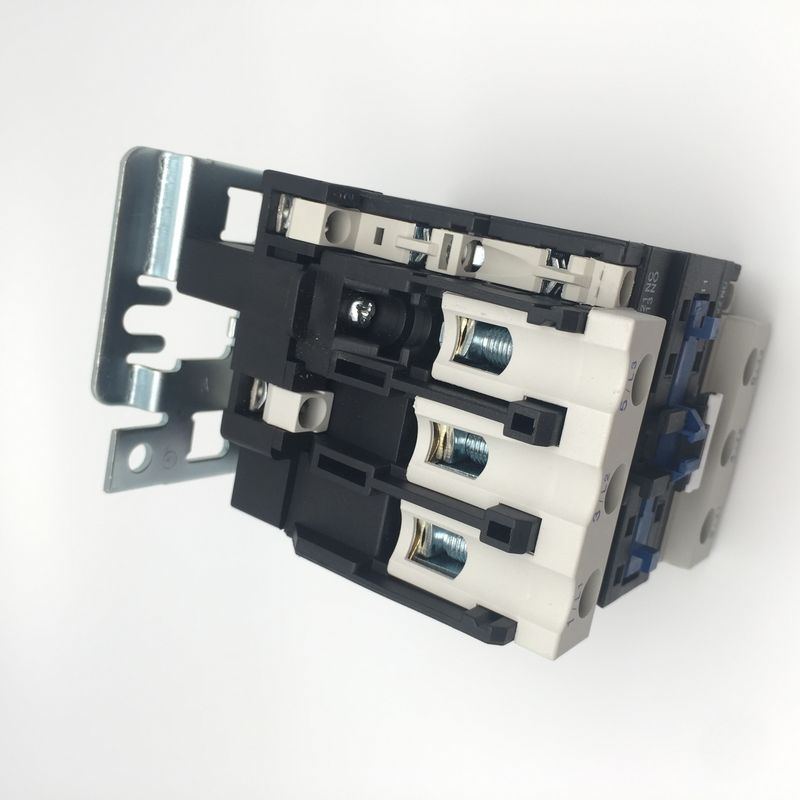

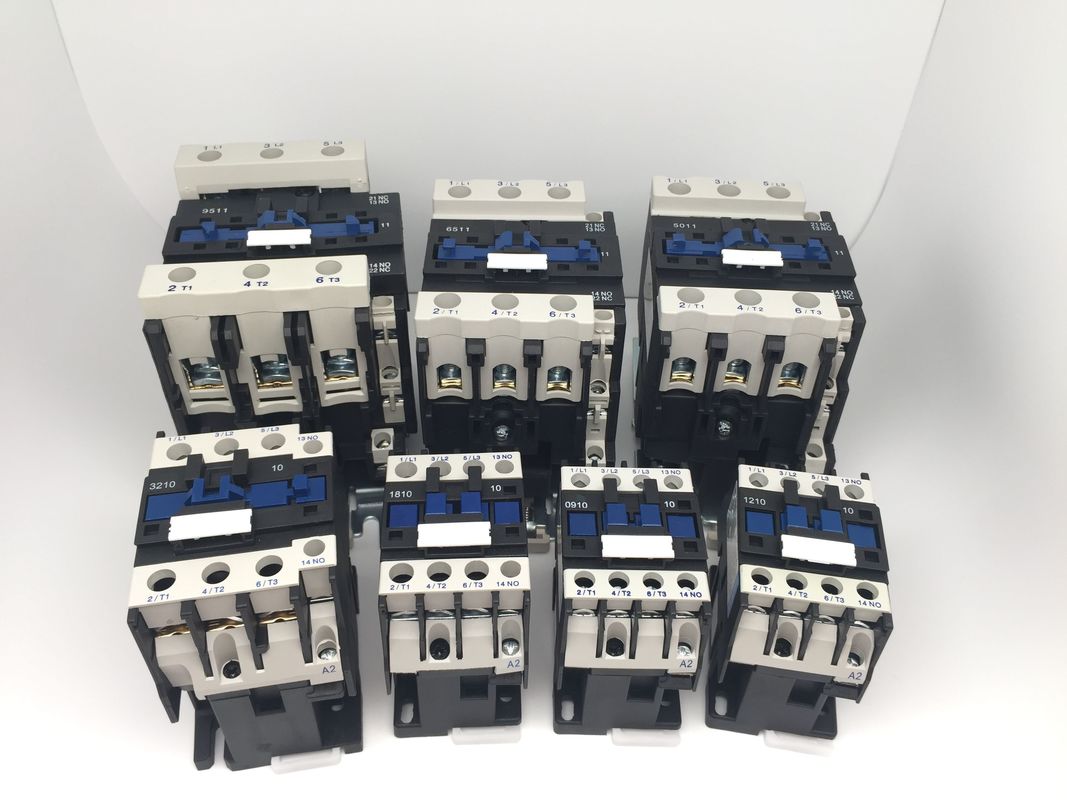

OEM ODM Ac 3 ফেজ কন্টাক্টর 40A 220v 380 ভ্যাক ম্যাগনেটিক কন্টাক্টর
বৈশিষ্ট্য:
এই পণ্যটি সম্পূর্ণ প্লাস্টিকের স্ন্যাপ ফিট কাঠামো দ্বারা তৈরি এবং প্লাস্টিকের স্থিতিস্থাপকতার সুবিধা নেয়।এটি কাজ এবং সময় এবং উপাদান সংরক্ষণ করে যা মাউন্ট বা নামানোর জন্য স্ক্রু এবং বিশেষ সরঞ্জামের প্রয়োজন হয় না।
অক্জিলিয়ারী কন্টাক্ট ব্লক, টাইমার বিলম্ব এবং যান্ত্রিক ইন্টারলকিং ডিভাইস ইত্যাদির সাথে মিলিত, এটি বিলম্ব যোগাযোগকারী, যান্ত্রিক ইন্টারলকিং কন্টাক্টর হয়ে ওঠে।তাপীয় রিলে দিয়ে, এটি ইলেক্ট্রোম্যাগনেটিক স্টার্টারের সাথে মিলিত হয়।
মডেল এবং তাৎপর্য:
প্রধান পরামিতি এবং প্রযুক্তিগত কর্মক্ষমতা:
| টাইপ | SC25 | ||
| রেটেড হিটিং কারেন্ট (A) | 40 | ||
| রেট ইনসুলেশন ভোল্টেজ (V) | 690 | ||
| রেটেড প্রভাব সহ্য ভোল্টেজ (কেভি) | 6 | ||
| রেট তৈরীর ক্ষমতা | 10le | ||
| রেট ব্রেকিং ক্ষমতা | 8le | ||
| খুঁটি | 3 | ||
| সহায়ক যোগাযোগ | NO/NC | ||
| স্বল্প সময়ের স্রোত সহ্য করতে (A) | 10S | 200 | |
| রেটেড ওয়ার্কিং কারেন্ট(A) | 380V | এসি-3 | 25 |
| এসি-4 | 8.5 | ||
| 660V | এসি-3 | 18 | |
| এসি-4 | 4.4 | ||
| ফেজ 3 এর AC-3 ক্ষমতা কাঠবিড়ালি-খাঁচা মোটর (AC-3) KW |
220V | 5.5 | |
| 380V | 11 | ||
| 660V | 15 | ||
| অপারেশন ফ্রিকোয়েন্সি (বার/ঘণ্টা) | বৈদ্যুতিক জীবন | এসি-3 | 600 |
| এসি-4 | 300 | ||
| যান্ত্রিক জীবন | 3600 | ||
| বৈদ্যুতিক জীবন (10000/বার) | এসি-3 | 100 | |
| এসি-4 | 20 | ||
| যান্ত্রিক জীবন (10000/বার) | 1000 | ||
| সজ্জিত ফিউজ প্রকার | RT16-40 | ||
| রেট কন্ট্রোল সাপ্লাই ভোল্টেজ Us(V) | 50/60Hz | 12~480 | |
| অপারেশন পরিসীমা | টেনে আনা | (85%~110%)আমাদের +40℃ | |
| মুক্তি দিচ্ছে | (20%~75%)আমাদের -5℃ | ||
| এসি কয়েল গড় শক্তি (VA) | শুরু করুন | 110 | |
| রাখা | 11 | ||
| শক্তি দক্ষতা শ্রেণী | ক্লাস 3 | ||
| তাপীয় ক্ষতি(W) | ৩~৪ | ||
| অ্যাকচুয়েশন টাইম(এমএস) | বন্ধ | 12~25 | |
| বিরতি | 5~20 | ||
| প্রধান সার্কিট তারের | ঠান্ডা ছাড়া নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 1.5-10 |
| 2 লাঠি | 1.5～6 | ||
| ঠান্ডা সঙ্গে নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 1～6 | |
| 2 লাঠি |
1～4 |
||
| শক্ত তার (㎟) | 1 লাঠি | 1.5～6 | |
| 2 লাঠি |
1.5～6 |
||
| বন্ধন স্ক্রু আকার | M4 | ||
| শক্ত করা বন্ধন ঘূর্ণন সঁচারক বল (Nm) | 1.2 | ||
| নিয়ন্ত্রণ লুপ তারের | ঠান্ডা ছাড়া নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 1～4 |
| 2 লাঠি | 1～4 | ||
| ঠান্ডা সঙ্গে নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 1～4 | |
| 2 লাঠি | 1-2.5 | ||
| শক্ত তার (㎟) | 1 লাঠি | 1～4 | |
| 2 লাঠি | 1～4 | ||
| বন্ধন স্ক্রু আকার | M3.5 | ||
| শক্ত করা বন্ধন ঘূর্ণন সঁচারক বল (Nm) | 0.8 |
||
| স্থাপন | দিন রেল বা স্ক্রু ইনস্টলেশন |
| সার্টিফিকেশন | সিই, সিবি, টিইউভি |
| স্ট্যান্ডার্ড | IEC 60947-1, IEC 60947-4-1 |
| যান্ত্রিক জীবন | 1000 |
| অপারেশন ফ্রিকোয়েন্সি | 300-1200 বার/ঘন্টা |
| পরিবেষ্টিত তাপমাত্রা | -5℃~+40℃ |
| তারের ক্ষমতা (মিমি) | 1.5-35 |
| উচ্চতা | ≤ 2000 মি |
| সুরক্ষা ডিগ্রী | আইপি২০ |
| অক্জিলিয়ারী কন্টাক্ট ব্লক, টাইম রিলে এবং কারেন্ট-লিমিটেড কনট্যাক্ট ব্লক এবং থার্মাল রিলে দিয়ে ইনস্টল করা যেতে পারে | |
| ছোট আয়তন, হালকা ওজন, কম শক্তি হ্রাস, দীর্ঘ জীবন এবং নিরাপত্তা এবং নির্ভরযোগ্যতা | |
| 1NO অক্জিলিয়ারী কন্টাক্ট বা 1NC অক্জিলিয়ারী কন্টাক্ট (32A এর কম), এবং 1NO অক্জিলিয়ারী কন্টাক্ট+1NC অক্জিলিয়ারী কন্টাক্ট (40A এর বেশি) দিয়ে সজ্জিত করা যেতে পারে।উপরন্তু, এটি F4 অক্জিলিয়ারী কন্টাক্টর ব্লক (2 ব্লক বা 4 ব্লক) দিয়ে সজ্জিত করা যেতে পারে | |
ইনস্টলেশন মাত্রা:
| একটি সর্বোচ্চ | বি সর্বোচ্চ | সি সর্বোচ্চ | ক | খ | ∅ |
| 57 | 86 | 95 | 40 | 48 | 4.5 |
