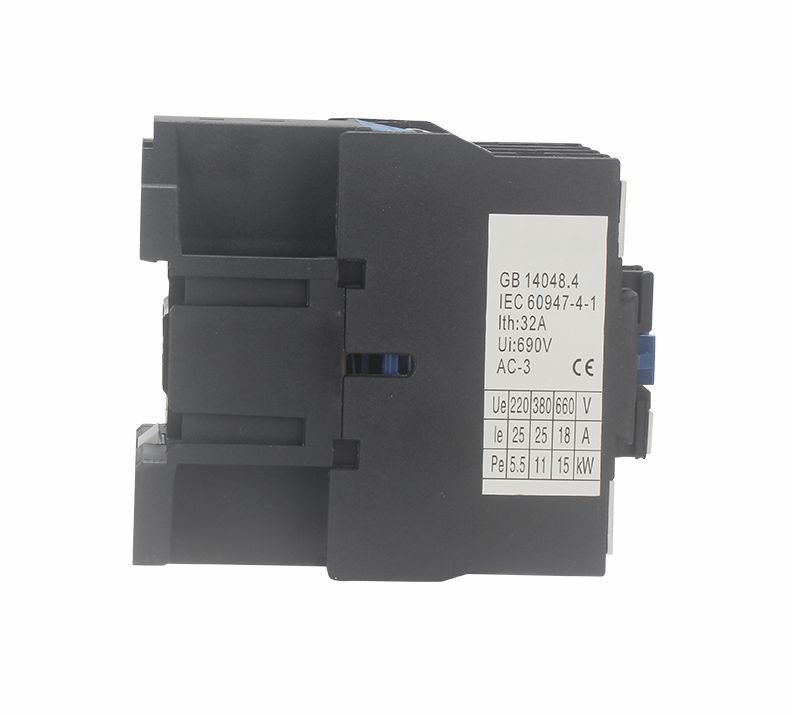

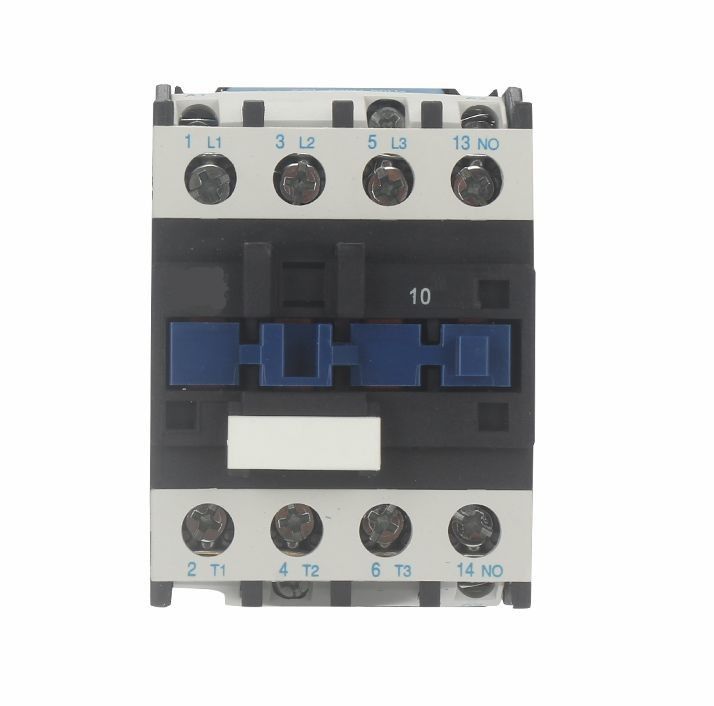

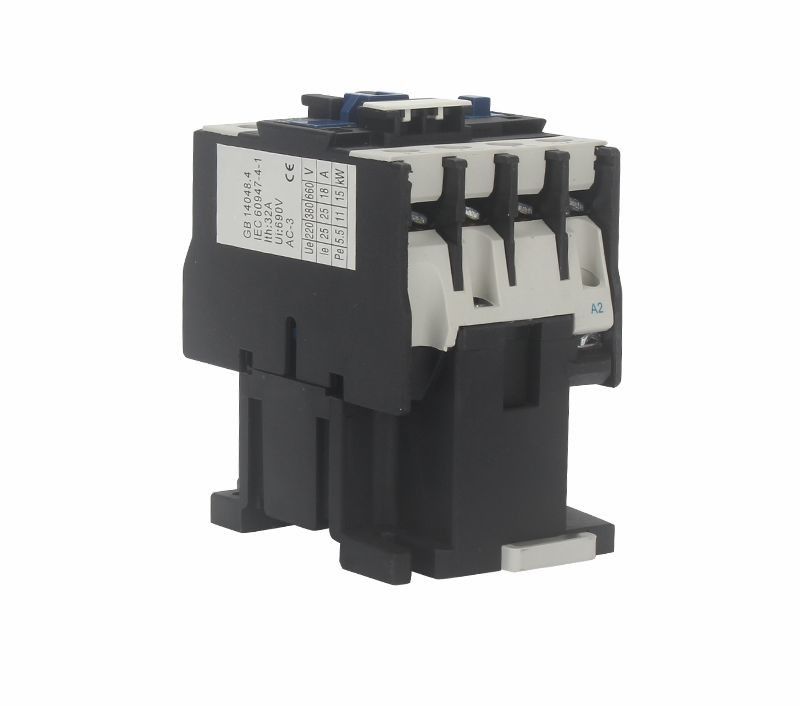

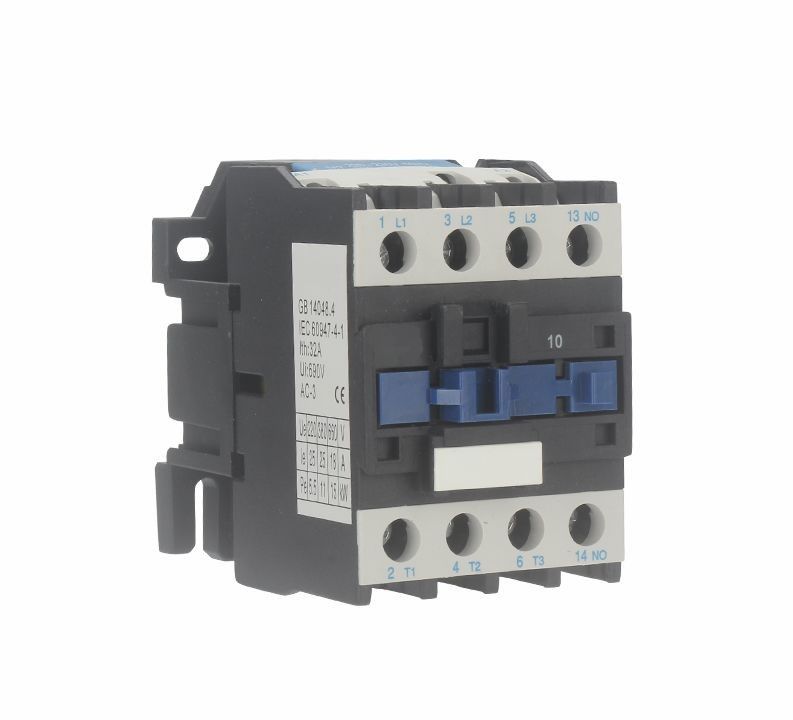

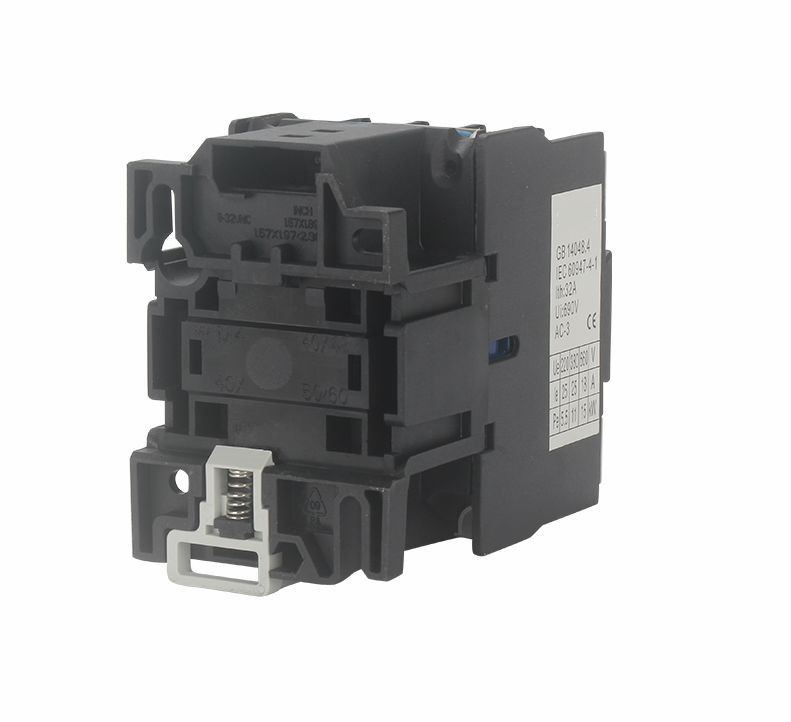

NO বা NC 690 Vac AC বৈদ্যুতিক কন্টাক্টর 50 60HZ ম্যাগনেটিক এসি কন্টাক্টর
বৈশিষ্ট্য:
ইনস্টলেশন: দিন রেল / স্ক্রু ইনস্টলেশন
সার্টিফিকেশন: সিই, সিবি, টিইউভি
স্ট্যান্ডার্ড: IEC 60947-1, IEC 60947-4-1
অপারেশন ফ্রিকোয়েন্সি: 300-1200 বার/ঘন্টা
পরিবেষ্টিত তাপমাত্রা: -5℃~+40℃
সুরক্ষা ডিগ্রি: IP20
ইনস্টলেশন বিভাগ:III
দূষণ ডিগ্রী:ক্লাস 3
উচ্চতা:≤ 2000 মি
প্রধান পরামিতি এবং প্রযুক্তিগত কর্মক্ষমতা:
| টাইপ | SC25 | ||
| রেটেড হিটিং কারেন্ট (A) | 40 | ||
| রেট ইনসুলেশন ভোল্টেজ (V) | 690 | ||
| রেটেড প্রভাব সহ্য ভোল্টেজ (কেভি) | 6 | ||
| রেট তৈরীর ক্ষমতা | 10le | ||
| রেট ব্রেকিং ক্ষমতা | 8le | ||
| খুঁটি | 3 | ||
| সহায়ক যোগাযোগ | NO/NC | ||
| স্বল্প সময়ের স্রোত সহ্য করতে (A) | 10S | 200 | |
| রেটেড ওয়ার্কিং কারেন্ট(A) | 380V | এসি-3 | 25 |
| এসি-4 | 8.5 | ||
| 660V | এসি-3 | 18 | |
| এসি-4 | 4.4 | ||
| ফেজ 3 এর AC-3 ক্ষমতা কাঠবিড়ালি-খাঁচা মোটর (AC-3) KW |
220V | 5.5 | |
| 380V | 11 | ||
| 660V | 15 | ||
| অপারেশন ফ্রিকোয়েন্সি (বার/ঘণ্টা) | বৈদ্যুতিক জীবন | এসি-3 | 600 |
| এসি-4 | 300 | ||
| যান্ত্রিক জীবন | 3600 | ||
| বৈদ্যুতিক জীবন (10000/বার) | এসি-3 | 100 | |
| এসি-4 | 20 | ||
| যান্ত্রিক জীবন (10000/বার) | 1000 | ||
| সজ্জিত ফিউজ প্রকার | RT16-40 | ||
| রেট কন্ট্রোল সাপ্লাই ভোল্টেজ Us(V) | 50/60Hz | 12~480 | |
| অপারেশন পরিসীমা | টেনে আনা | (85%~110%)আমাদের +40℃ | |
| মুক্তি দিচ্ছে | (20%~75%)আমাদের -5℃ | ||
| এসি কয়েল গড় শক্তি (VA) | শুরু করুন | 110 | |
| রাখা | 11 | ||
| শক্তি দক্ষতা শ্রেণী | ক্লাস 3 | ||
| তাপীয় ক্ষতি(W) | ৩~৪ | ||
| অ্যাকচুয়েশন টাইম(এমএস) | বন্ধ | 12~25 | |
| বিরতি | 5~20 | ||
| প্রধান সার্কিট তারের | ঠান্ডা ছাড়া নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 1.5-10 |
| 2 লাঠি | 1.5～6 | ||
| ঠান্ডা সঙ্গে নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 1～6 | |
| 2 লাঠি |
1～4 |
||
| শক্ত তার (㎟) | 1 লাঠি | 1.5～6 | |
| 2 লাঠি |
1.5～6 |
||
| বন্ধন স্ক্রু আকার | M4 | ||
| শক্ত করা বন্ধন ঘূর্ণন সঁচারক বল (Nm) | 1.2 | ||
| নিয়ন্ত্রণ লুপ তারের | ঠান্ডা ছাড়া নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 1～4 |
| 2 লাঠি | 1～4 | ||
| ঠান্ডা সঙ্গে নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 1～4 | |
| 2 লাঠি | 1-2.5 | ||
| শক্ত তার (㎟) | 1 লাঠি | 1～4 | |
| 2 লাঠি | 1～4 | ||
| বন্ধন স্ক্রু আকার | M3.5 | ||
| শক্ত করা বন্ধন ঘূর্ণন সঁচারক বল (Nm) | 0.8 |
||
ইনস্টলেশন মাত্রা:
| একটি সর্বোচ্চ | বি সর্বোচ্চ | সি সর্বোচ্চ | ক | খ | ∅ |
| 57 | 86 | 95 | 40 | 48 | 4.5 |
