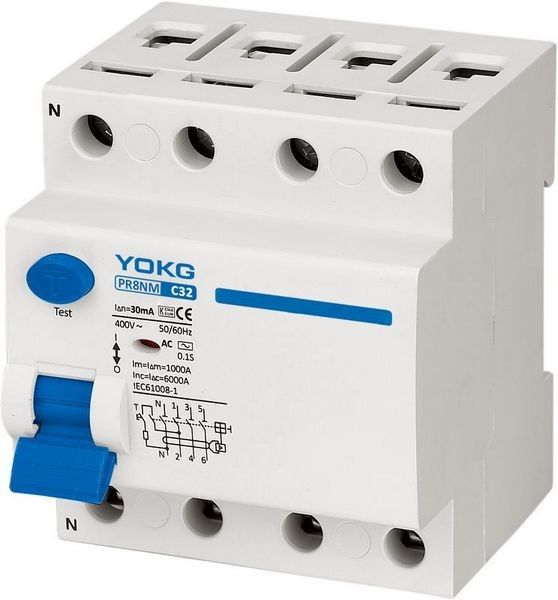

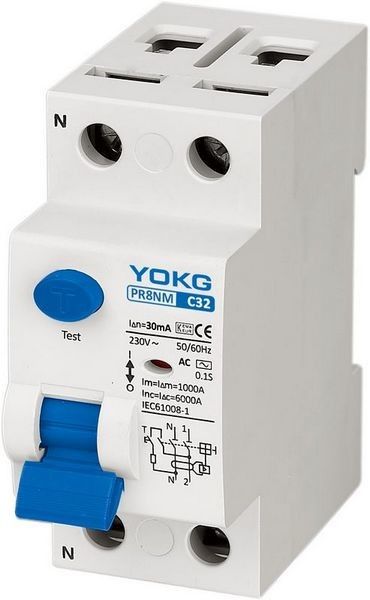

ইলেক্ট্রোম্যাগনেটিক লিকেজ প্রোটেক্টর PR8NM 6kA RCBO 16-100A সার্কিট ব্রেকার
ইলেক্ট্রোম্যাগনেটিক সার্কিট ব্রেকারের নিম্নলিখিত সুবিধা রয়েছে:
1. বৈদ্যুতিক সার্কিট নিয়ন্ত্রণ করুন
2. পরোক্ষ যোগাযোগ থেকে লোকেদের রক্ষা করুন এবং প্রত্যক্ষ যোগাযোগের বিরুদ্ধে অতিরিক্ত সুরক্ষা
3. নিরোধক ত্রুটির কারণে আগুনের ঝুঁকির বিরুদ্ধে ইনস্টলেশন রক্ষা করুন
4. অবশিষ্ট বর্তমান সার্কিট ব্রেকার হাউজিং, টারশিয়ারি সেক্টর এবং শিল্পে ব্যবহৃত হয়
5. 35 মিমি দিন-রেল ইনস্টলেশন সমর্থন করে
ট্রিপিং সংবেদনশীলতা:
♦ 30 mA--সরাসরি যোগাযোগের বিরুদ্ধে অতিরিক্ত সুরক্ষা
♦ 100mA-- In＜50/R সূত্র অনুসারে আর্থ সিস্টেমের সাথে সমন্বিত, পরোক্ষ যোগাযোগের বিরুদ্ধে সুরক্ষা প্রদান করতে
♦ 300mA, পরোক্ষ যোগাযোগের বিরুদ্ধে সুরক্ষা, সেইসাথে আমরা অগ্নি বিপত্তি
স্পেসিফিকেশন:
| খুঁটি | 2P,4P |
| বৈদ্যুতিক স্পেসিফিকেশন | |
| রেট বর্তমান (A) ইন | 16-100A |
| রেট ওয়ার্কিং ভোল্টেজ (V) Ue | 2P:230, 4P:400 |
| রেট ইনসুলেটেড ভোল্টেজ (V) Ui | 500 |
| ইমপালস সহ্য ভোল্টেজ (kV) Uimp | 6 |
| রেটেড শর্ট সার্কিট ব্রেকিং ক্ষমতা (kA) Inc/I△n | 6 |
| রেট করা অবশিষ্ট বর্তমান (mA) I△n | 10,30,100,300 |
| রেট করা অবশিষ্টাংশ তৈরি এবং ভাঙ্গা ক্ষমতা (A) I△m | 1000 |
| অবশিষ্ট বর্তমান কাজের ধরন | AC,AC+S, A, A+S |
| অবশিষ্ট বর্তমান সুরক্ষা প্রকার | ইলেক্ট্রোম্যাগনেটিক |
| অস্তরক পরীক্ষা ভোল্টেজ (kV) | 2.5 |
| পরিষেবা জীবন যান্ত্রিক মান মান | 4000 |
| (OC) বৈদ্যুতিক মান মান | 2000 |
| নিয়ন্ত্রণ এবং ইঙ্গিত | |
| শান্ট রিলিজ (SHT) | কোনটিই নয় |
| আন্ডারভোল্টেজ রিলিজ (ইউভিটি) | কোনটিই নয় |
| সহায়ক যোগাযোগ (AUX) | কোনটিই নয় |
| যোগাযোগ অবস্থান নির্দেশক | কোনটিই নয় |
| দোষের ইঙ্গিত | ডিফল্ট |
| সংযোগ এবং ইনস্টলেশন | |
| পরিবেষ্টিত তাপমাত্রা (দৈনিক গড় ≤35℃ সহ) | -5 ℃ ～ +40 ℃ |
| সুরক্ষা ডিগ্রী সব পক্ষের | IP40 |
| সংযোগ টার্মিনাল | আইপি২০ |
| তার (m㎡) | 35 |
| বাসবার (m㎡) | 35 |
| মাউন্টিং | কেবল/বাসবার |
| তাপীয় উপাদান সেট করার জন্য রেফারেন্স তাপমাত্রা | 30 |
| দূষণ ডিগ্রী | 2 |
| স্টোরেজ তাপমাত্রা (℃) | -25℃ ～ +70℃ |
| সংযোগ | শীর্ষ |
| মাত্রা(মিমি) a(2P/4P) | 36/72 |
| b(2P/4P) | 84/84 |
| c(2P/4P) | 79.5/79.5 |
নির্বাচন:
♦ সনাক্তযোগ্য তরঙ্গ ফর্ম
♦ এসি টাইপ
♦ একটি প্রকার
RCCB যার জন্য অবশিষ্ট সাইনোসয়েডাল বিকল্প স্রোত এবং অবশিষ্ট স্পন্দনশীল প্রত্যক্ষ স্রোতগুলির জন্য ট্রিপিং নিশ্চিত করা হয়, হঠাৎ প্রয়োগ করা হোক বা ধীর গতিতে উঠুক, প্রতীক
ট্রিপিং সময়:
♦ তাৎক্ষণিক:তাত্ক্ষণিক ট্রিপিং নিশ্চিত করা যেতে পারে (সময়-বিলম্ব ছাড়া)
♦ স্বল্প সময়ের বিলম্ব:যেকোনো ট্রিপিং অন্তত 10ms নিশ্চিত করা যেতে পারে
♦ নির্বাচনী:একটি অনির্বাচিত RCD সঙ্গে সম্পূর্ণ বৈষম্য নিশ্চিত করা হয় ডাউনস্ট্রিম স্থাপন করা হয়.
সংযোগ চিত্র:
বিতরণ লাইনের চিত্র:
