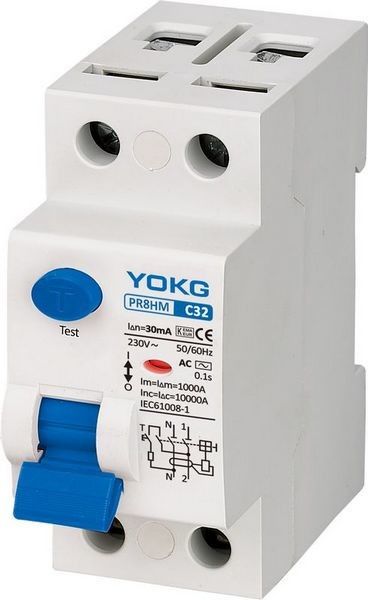

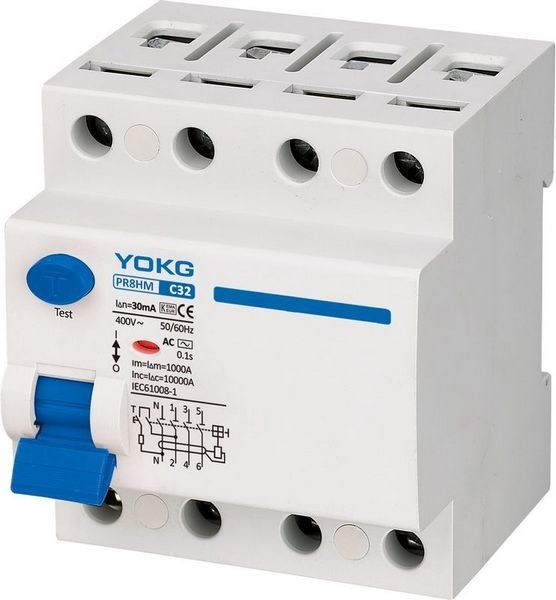

ছোট পরিবারের লিকেজ প্রটেক্টর PR8HM 10kA RCBO লিকেজ সার্কিট ব্রেকার
ফাংশন:
♦ বৈদ্যুতিক সার্কিট নিয়ন্ত্রণ করুন
♦ পরোক্ষ যোগাযোগ থেকে লোকেদের রক্ষা করুন এবং সরাসরি যোগাযোগের বিরুদ্ধে অতিরিক্ত সুরক্ষা
♦ নিরোধক ত্রুটির কারণে আগুনের ঝুঁকি থেকে ইনস্টলেশনগুলিকে রক্ষা করুন
♦ অবশিষ্ট বর্তমান সার্কিট ব্রেকার হাউজিং, টারশিয়ারি সেক্টর এবং শিল্পে ব্যবহৃত হয়
♦ 35 মিমি ডিন-রেল ইনস্টলেশন সমর্থন করে
নির্বাচন:
♦ সনাক্তযোগ্য তরঙ্গ ফর্ম
♦ এসি টাইপ
RCCB যা ট্রিপিং নিশ্চিত করা হয় অবশিষ্ট সাইনোসয়েডাল বিকল্প স্রোতের জন্য, হঠাৎ প্রয়োগ করা হোক বা ধীরে ধীরে বাড়ুক, প্রতীক
♦ একটি প্রকার
RCCB যার জন্য অবশিষ্ট সাইনোসয়েডাল বিকল্প স্রোত এবং অবশিষ্ট স্পন্দনশীল প্রত্যক্ষ স্রোতগুলির জন্য ট্রিপিং নিশ্চিত করা হয়, হঠাৎ প্রয়োগ করা হোক বা ধীর গতিতে উঠুক, প্রতীক
ট্রিপিং সংবেদনশীলতা:
♦ 30 mA--সরাসরি যোগাযোগের বিরুদ্ধে অতিরিক্ত সুরক্ষা
♦ 100mA-- In＜50/R সূত্র অনুসারে আর্থ সিস্টেমের সাথে সমন্বিত, পরোক্ষ যোগাযোগের বিরুদ্ধে সুরক্ষা প্রদান করতে
♦ 300mA, পরোক্ষ যোগাযোগের বিরুদ্ধে সুরক্ষা, সেইসাথে আমরা অগ্নি বিপত্তি
ট্রিপিং সময়:
♦ তাৎক্ষণিক
এটি তাত্ক্ষণিক ট্রিপিং নিশ্চিত করে (সময়-বিলম্ব ছাড়া)
♦ স্বল্প সময়ের বিলম্ব
এটি কমপক্ষে 10ms যেকোন ট্রিপিং নিশ্চিত করে
♦ নির্বাচনী
এটি একটি অনির্বাচিত RCD এর সাথে সম্পূর্ণ বৈষম্য নিশ্চিত করে যা নিচের দিকে রাখা হয়
সংযোগ চিত্র:
বিতরণ লাইনের চিত্র:
স্পেসিফিকেশন:
| খুঁটি | 2P,4P |
| বৈদ্যুতিক স্পেসিফিকেশন | |
| রেট বর্তমান (A) ইন | 16-100A |
| রেট ওয়ার্কিং ভোল্টেজ (V) Ue | 2P:230, 4P:400 |
| রেট ইনসুলেটেড ভোল্টেজ (V) Ui | 500 |
| ইমপালস সহ্য ভোল্টেজ (kV) Uimp | 6 |
| রেটেড শর্ট সার্কিট ব্রেকিং ক্ষমতা (kA) Inc/I△n | 10 |
| রেট করা অবশিষ্ট বর্তমান (mA) I△n | 10,30,100,300 |
| রেট করা অবশিষ্টাংশ তৈরি এবং ভাঙ্গা ক্ষমতা (A) I△m | 1000 |
| অবশিষ্ট বর্তমান কাজের ধরন | AC,AC+S, A |
| অবশিষ্ট বর্তমান সুরক্ষা প্রকার | ইলেক্ট্রোম্যাগনেটিক |
| অস্তরক পরীক্ষা ভোল্টেজ (kV) | 2.5 |
| পরিষেবা জীবন যান্ত্রিক মান মান | 4000 |
| (OC) বৈদ্যুতিক মান মান | 2000 |
| নিয়ন্ত্রণ এবং ইঙ্গিত | |
| শান্ট রিলিজ (SHT) | কোনটিই নয় |
| আন্ডারভোল্টেজ রিলিজ (ইউভিটি) | কোনটিই নয় |
| সহায়ক যোগাযোগ (AUX) | কোনটিই নয় |
| যোগাযোগ অবস্থান নির্দেশক | কোনটিই নয় |
| দোষের ইঙ্গিত | ডিফল্ট |
| সংযোগ এবং ইনস্টলেশন | |
| পরিবেষ্টিত তাপমাত্রা (দৈনিক গড় ≤35℃ সহ) | -5 ℃ ～ +40 ℃ |
| সুরক্ষা ডিগ্রী সব পক্ষের | IP40 |
| সংযোগ টার্মিনাল | আইপি২০ |
| তার (m㎡) | 35 |
| বাসবার (m㎡) | 35 |
| মাউন্টিং | কেবল/বাসবার |
| তাপীয় উপাদান সেট করার জন্য রেফারেন্স তাপমাত্রা | 30 |
| দূষণ ডিগ্রী | 2 |
| স্টোরেজ তাপমাত্রা (℃) | -25℃ ～ +70℃ |
| সংযোগ | শীর্ষ |
| মাত্রা(মিমি) a(2P/4P) | 36/72 |
| b(2P/4P) | 84/84 |
| c(2P/4P) | 79.5/79.5 |
