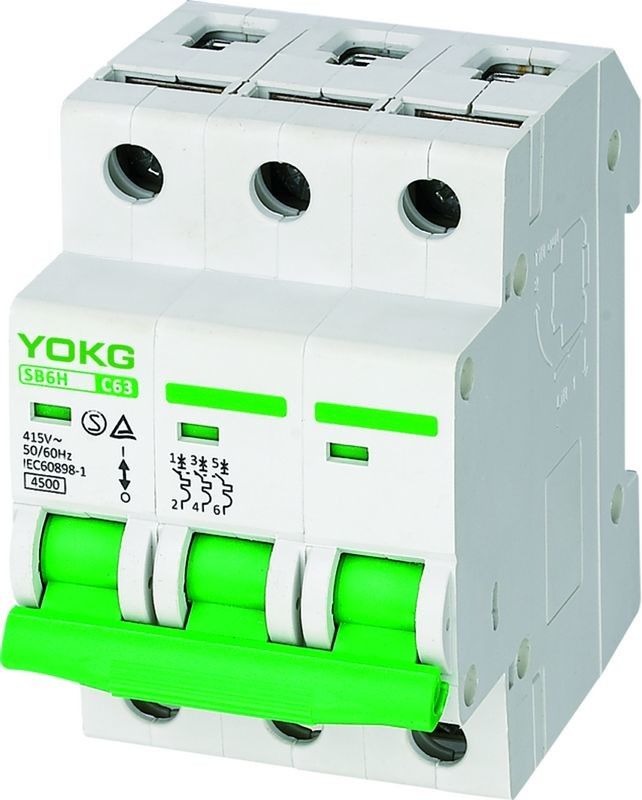

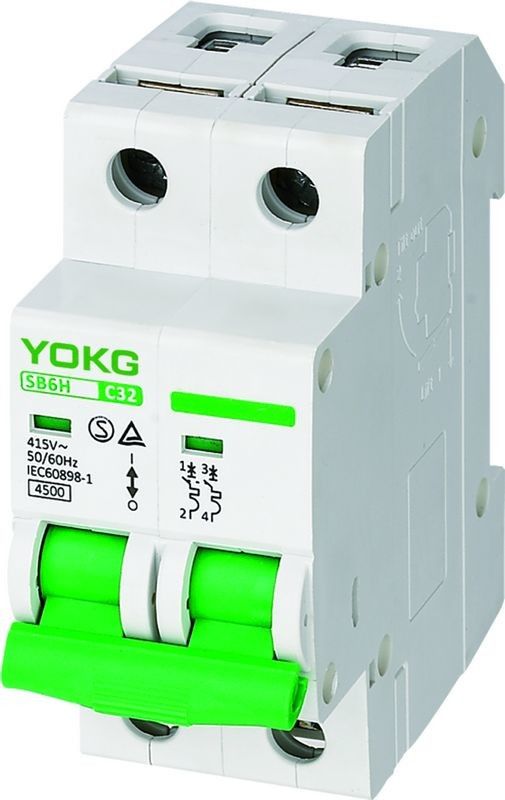

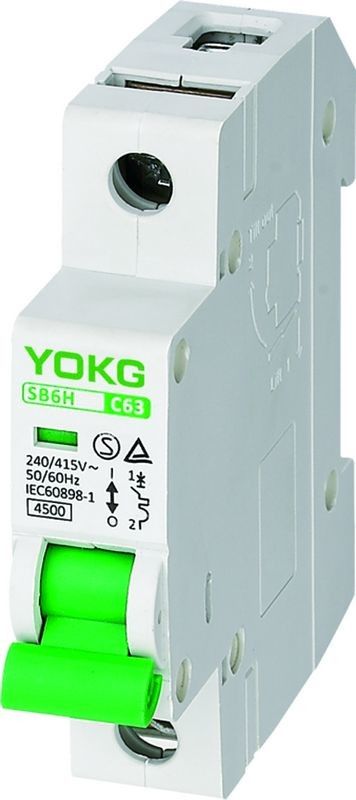

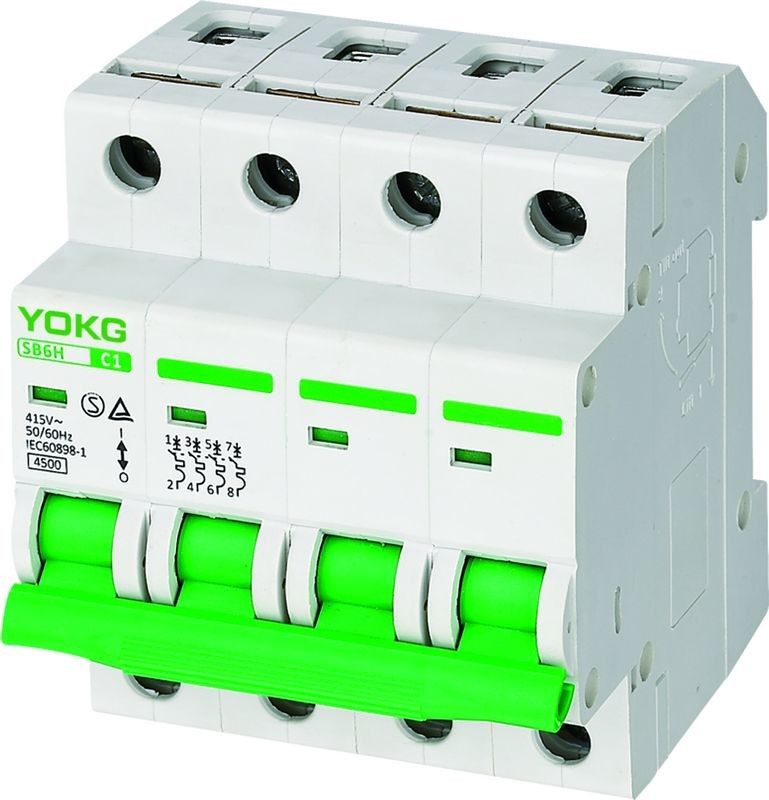

IP40 ইন্ডোর মিনি সার্কিট ব্রেকার 10KA SB6H 4P 3p 40a 10ka

ইন্ডোর IP40 মিনি সার্কিট ব্রেকার SB6H 3P,4P 10KA MCB

তাত্ক্ষণিক ট্রিপিং বৈশিষ্ট্য:

সার্কিট ব্রেকার SB6 ডিস্ট্রিবিউশন এবং শাখা সার্কিট সুরক্ষার জন্য ডিজাইন করা হয়েছে, বিভিন্ন লোড রয়েছে;

♦ কার্ভ বি----ডিভাইসটি বর্তমান 3 ইঞ্চিতে 0.1 সেকেন্ডে কাজ করা উচিত নয়;বর্তমান 5 In 0.1S এর কম সময়ে কাজ করা উচিত

♦ কার্ভ সি----বর্তমান 5 ইঞ্চিতে ডিভাইসটি 0.1 সেকেন্ডে কাজ করা উচিত নয়;বর্তমান 10 In 0.1S এর কম সময়ে কাজ করা উচিত

♦ কার্ভ ডি------ বর্তমান 10 ইঞ্চিতে ডিভাইসটি 0.1 সেকেন্ডে কাজ করা উচিত নয়;বর্তমান 20 In 0.1S এর কম সময়ে কাজ করা উচিত

স্পেসিফিকেশন:

খুঁটি	1P,1P+N, 2P, 3P, 3P+N, 4P
বৈদ্যুতিক স্পেসিফিকেশন
রেট করা বর্তমান (A) ইন	1-63
রেটেড ফ্রিকোয়েন্সি (Hz)	50/60
রেট ওয়ার্কিং ভোল্টেজ(V) Ue	1P:230/400～, 2/3/4P: 400～
রেট ইনসুলেটেড ভোল্টেজ(V) Ui	500
ইমপালস সহ্য ভোল্টেজ(KV) Uimp	6
রেটেড শর্ট-সার্কিট ব্রেকিং ক্যাপাসিটি(KA) Icn	4.5
তাত্ক্ষণিক ট্রিপিং টাইপ	B, C, D
সর্বোচ্চ কাজের ভোল্টেজ Umax	440
ন্যূনতম কাজের ভোল্টেজ উমিন	12
অস্তরক পরীক্ষা ভোল্টেজ (kv)	2
পরিষেবা জীবন যান্ত্রিক মান মান	10000
(OC) বৈদ্যুতিক মান মান	4000
নিয়ন্ত্রণ এবং ইঙ্গিত:
শান্ট রিলিজ (SHT)	ঐচ্ছিক
আন্ডারভোল্টেজ রিলিজ (ইউভিটি)	ঐচ্ছিক
সহায়ক যোগাযোগ (AUX)	ঐচ্ছিক
অ্যালার্ম যোগাযোগ (ALT)	ঐচ্ছিক
যোগাযোগ অবস্থান নির্দেশক	ডিফল্ট
দোষের ইঙ্গিত	কোনোটিই নয়
সংযোগ এবং ইনস্টলেশন:
পরিবেষ্টিত তাপমাত্রা (দৈনিক গড়≤35℃ সহ)	-5℃～+40℃
সুরক্ষা ডিগ্রী সব পক্ষের	IP40
সংযোগ টার্মিনাল	আইপি২০
তার (㎟)	16
বাসবার (㎟)	16
মাউন্টিং	কেবল/বাসবার
দূষণ ডিগ্রী	2
তাপীয় উপাদান সেট করার জন্য রেফারেন্স তাপমাত্রা (℃)	30
স্টোরেজ তাপমাত্রা (℃)	-25℃～+70℃
ঘূর্ণন সঁচারক বল	3.0
সংযোগ	উপর এবং নীচ
মাত্রা(মিমি) a(1P/2P/3P/4P)	17.5/35/52.5/70
b(1P/2P/3P/4P)	83/83/83/83
(WxHxL) c(1P/2P/3P/4P)	67/67/67/67

আবেদন:

দ্য ইন্ডোর মিনি সার্কিট ব্রেকার এর জন্য ব্যবহার করা যেতে পারে:শর্ট-সার্কিট সুরক্ষা, আইসোলেশন ফাংশন, ওভারলোড সুরক্ষা, যোগাযোগের অবস্থানের ইঙ্গিত ফাংশন, 35 মিমি ডিন-রেল ইনস্টলেশন, টপ ইনকামিং এবং বটম আউটগোয়িং ওয়্যারিং টাইপ, বা নিচের ইনকামিং এবং টপ আউটগোয়িং তারের ধরন, বৈদ্যুতিক জিনিসপত্র নির্বাচন করতে এবং দূরবর্তী ইঙ্গিত অর্জন করতে সক্ষম MCB শর্ত;ব্রেকিং, ক্লোজড এবং ফল্ট ট্রিপিং এবং বৈদ্যুতিক আনুষাঙ্গিক নির্বাচন করুন এবং এমসিবি এবং দূরবর্তী শান্ট রিলিজের আন্ডার-ভোল্টেজ এবং ওভার-ভোল্টেজ সুরক্ষা উপলব্ধি করুন

ওভার-কারেন্ট অপারেটিং বৈশিষ্ট্য:

খুঁটির সংখ্যা:

মাত্রা:
