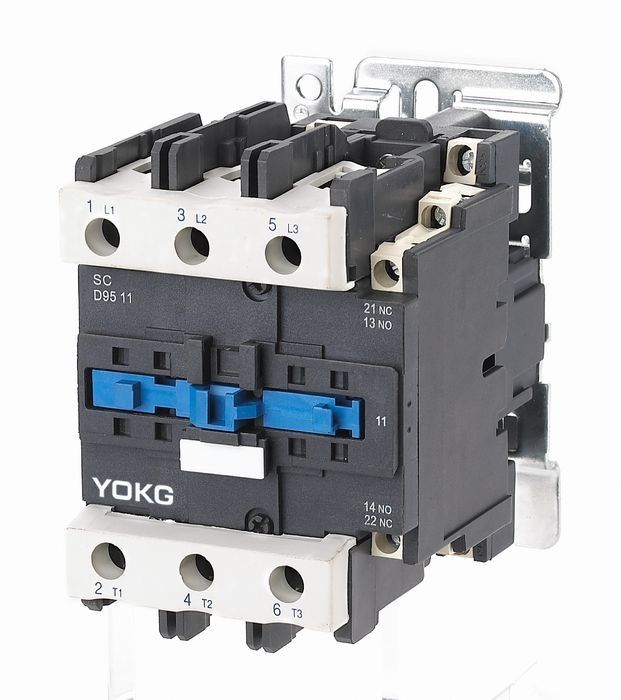

ইন্ডাস্ট্রিয়াল এসি ইলেকট্রিক কন্টাক্টর 220V 110A 1NO+1NC প্রোটেক্টর
আবেদন:
SC সিরিজের এসি কন্টাক্টর (এরপরে কন্টাক্টর) রেট করা ভোল্টেজ 690V AC 50 HZ বা 60 HZ পর্যন্ত সার্কিটে ব্যবহারের জন্য উপযুক্ত, 95A পর্যন্ত রেট করা কারেন্ট, এসি মোটর তৈরি, ভাঙা, ঘন ঘন চালু ও নিয়ন্ত্রণ করার জন্য।থার্মাল রিলে এর সাথে মিলিত হয়ে, এটি ওভারলোড সার্কিট রক্ষার জন্য ইলেক্ট্রোম্যাগনেটিক স্টার্টার হয়ে ওঠে।
এই সিরিজের কন্টাক্টর GB 14048, IEC60947-4-1 মেনে চলে
মডেল এবং তাৎপর্য:
প্রধান পরামিতি এবং প্রযুক্তিগত কর্মক্ষমতা:
| টাইপ | SC80 | SC95 | ||
| রেটেড হিটিং কারেন্ট (A) | 110 | 110 | ||
| রেট ইনসুলেশন ভোল্টেজ (V) | 690 | 690 | ||
| রেটেড প্রভাব সহ্য ভোল্টেজ (কেভি) | 6 | 6 | ||
| রেট তৈরীর ক্ষমতা | 10le | 10le | ||
| রেট ব্রেকিং ক্ষমতা | 8le | 8le | ||
| খুঁটি | 3 | 3 | ||
| সহায়ক যোগাযোগ | NO+NC | NO+NC | ||
| স্বল্প সময়ের স্রোত সহ্য করতে (A) | 10S | 640 | 760 | |
| রেটেড ওয়ার্কিং কারেন্ট(A) | 380V | এসি-3 | 80 | 95 |
| এসি-4 | 37 | 44 | ||
| 660V | এসি-3 | 49 | 49 | |
| এসি-4 | 17.3 | 21.3 | ||
| ফেজ 3 এর AC-3 ক্ষমতা কাঠবিড়ালি-খাঁচা মোটর (AC-3) KW |
220V | 22 | 25 | |
| 380V | 37 | 45 | ||
| 660V | 45 | 45 | ||
| অপারেশন ফ্রিকোয়েন্সি (বার/ঘণ্টা) | বৈদ্যুতিক জীবন | এসি-3 | 600 | 600 |
| এসি-4 | 300 | 300 | ||
| যান্ত্রিক জীবন | 3600 | 3600 | ||
| বৈদ্যুতিক জীবন (10000/বার) | এসি-3 | 60 | 60 | |
| এসি-4 | 10 | 10 | ||
| যান্ত্রিক জীবন (10000/বার) | 600 | 600 | ||
| সজ্জিত ফিউজ প্রকার | RT16-100 | RT16-125 | ||
| রেট কন্ট্রোল সাপ্লাই ভোল্টেজ Us(V) | 50/60Hz | 12~480 | 12~480 | |
| অপারেশন পরিসীমা | টেনে আনা | (85%~110%)আমাদের +40℃ | (85%~110%)আমাদের +40℃ | |
| মুক্তি দিচ্ছে | (20%~75%)আমাদের -5℃ | (20%~75%)আমাদের -5℃ | ||
| এসি কয়েল গড় শক্তি (VA) | শুরু করুন | 200 | 200 | |
| রাখা | 20 | 20 | ||
| শক্তি দক্ষতা শ্রেণী | ক্লাস 3 | ক্লাস 3 | ||
| তাপীয় ক্ষতি(W) | ৬~১০ | ৬~১০ | ||
| অ্যাকচুয়েশন টাইম(এমএস) | বন্ধ | 20~35 | 20~35 | |
| বিরতি | 8~20 | 8~20 | ||
| প্রধান সার্কিট তারের | ঠান্ডা ছাড়া নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 4-50 | 4-50 |
| 2 লাঠি |
4-25 |
4-25 | ||
| ঠান্ডা সঙ্গে নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 4-50 | 4-50 | |
| 2 লাঠি |
4-16 |
4-16 | ||
| শক্ত তার (㎟) | 1 লাঠি | 4-50 | 4-50 | |
| 2 লাঠি |
4-25 |
4-25 | ||
| বন্ধন স্ক্রু আকার | M10 | M10 | ||
| শক্ত করা বন্ধন ঘূর্ণন সঁচারক বল (Nm) | 4.0 | 4.0 | ||
| নিয়ন্ত্রণ লুপ তারের | ঠান্ডা ছাড়া নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 1～4 | 1～4 |
| 2 লাঠি | 1～4 | 1～4 | ||
| ঠান্ডা সঙ্গে নমনীয় তারের প্রেসিং টার্মিনাল (㎟) |
1 লাঠি | 1～4 | 1～4 | |
| 2 লাঠি | 1-2.5 | 1-2.5 | ||
| শক্ত তার (㎟) | 1 লাঠি | 1～4 | 1～4 | |
| 2 লাঠি | 1～4 | 1～4 | ||
| বন্ধন স্ক্রু আকার | M3.5 | M3.5 | ||
| শক্ত করা বন্ধন ঘূর্ণন সঁচারক বল (Nm) | 0.8 | 0.8 |
||
কাজ এবং ইনস্টলেশন শর্ত:
পরিবেষ্টিত বায়ু তাপমাত্রা: ≤ -5℃--+40℃
উচ্চতা: ≤ 2000m;
দূষণ ডিগ্রী: ক্লাস 3
ইনস্টলেশন বিভাগ: III
সুরক্ষা ডিগ্রি: IP20
ইনস্টলেশন শর্ত: ইনস্টলেশন সাইড এবং উল্লম্ব দিকের মধ্যে গ্রেডিয়েন্ট কোণ ±5℃ এর বেশি হওয়া উচিত নয়
প্রভাব এবং কম্পন: কোন সুস্পষ্ট ঝাঁকুনি, প্রভাব এবং কম্পনের পরিস্থিতিতে কন্টাক্টর ইনস্টল করা এবং পরিচালনা করা আবশ্যক।
গঠন বৈশিষ্ট্য:
এটি অক্জিলিয়ারী কন্টাক্ট ব্লক, টাইম রিলে এবং কারেন্ট-লিমিটেড কনট্যাক্ট ব্লক, এবং থার্মাল রিলে দিয়ে ইনস্টল করা যেতে পারে, তারপরে অন্যান্য ডেরিভেটিভ পণ্য হতে পারে;
এই সিরিজের কন্টাক্টরের ছোট আয়তন, হালকা ওজন, কম শক্তি হ্রাস, দীর্ঘ জীবন এবং নিরাপদ এবং নির্ভরযোগ্যতা ইত্যাদি রয়েছে;
কন্টাক্টর 1NO অক্জিলিয়ারী কন্টাক্ট বা 1NC অক্জিলিয়ারী কন্টাক্ট (32A এর কম), এবং 1NO অক্জিলিয়ারী কন্টাক্ট+1NC অক্জিলিয়ারী কন্টাক্ট (40A এর বেশি) দিয়ে সজ্জিত হতে পারে।উপরন্তু, এটি F4 অক্জিলিয়ারী কন্টাক্টর ব্লক (2 ব্লক বা 4 ব্লক) দিয়ে সজ্জিত করা যেতে পারে;
ইনস্টল করার জন্য স্ক্রু ব্যবহার করার পাশাপাশি, 35mm (sc09~95) এর স্ট্যান্ডার্ড ইনস্টলিং রেল এবং 75mm (SC40~95) এর স্ট্যান্ডার্ড ইনস্টলিং রেল দিয়ে কন্টাক্টরকে শক্ত করা যেতে পারে।
ইনস্টলেশন মাত্রা:
| একটি সর্বোচ্চ | বি সর্বোচ্চ | সি সর্বোচ্চ | ক | খ | ∅ |
| 87 | 129 | 127 | 40 | 100/110 | 6.5 |
FAQ:
1. আমি কি আপনার পণ্যের দাম পেতে পারি?
ভাল স্বাগতম.আমাদের একটি তদন্ত পাঠাতে বিনা দ্বিধায় দয়া করে.আপনি 24 ঘন্টার মধ্যে আমাদের উত্তর পাবেন
2. আমরা কি পণ্যগুলিতে আমাদের লোগো/ওয়েবসাইট/কোম্পানীর নাম প্রিন্ট করতে পারি?
হ্যাঁ, OEM এবং ODM উপলব্ধ
3. নিয়মিত অর্ডারের জন্য সীসা সময় কি?
2000pcs কম অর্ডার পরিমাণ জন্য 7-15 দিন;আরও পরিমাণের জন্য, আমরা এটি সম্পর্কে আলোচনা করতে পারি।
4. আপনি সমাপ্ত পণ্য পরিদর্শন করবেন?
আমাদের পণ্য 100% স্ব-পরিদর্শন এবং প্যাকিং আগে পরীক্ষা
5. পেমেন্ট শর্তাবলী সম্পর্কে কিভাবে?
30% ডিপোজিট, B/L কপির বিপরীতে বাকি পেমেন্ট ব্যালেন্স।
