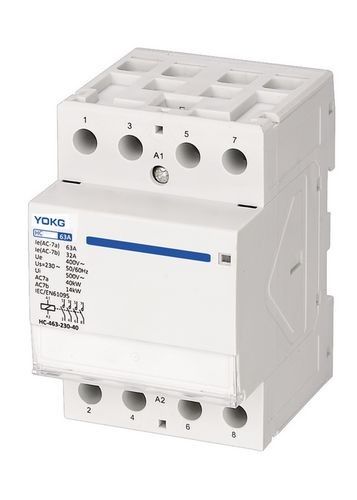

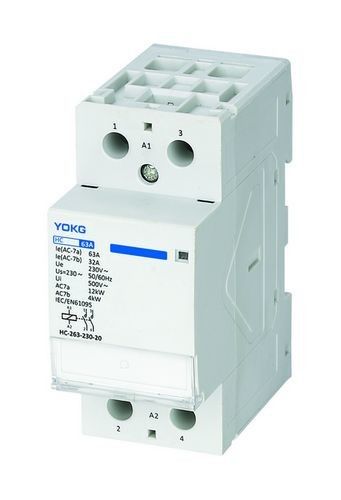

2 ফেজ 1NO 1NC মিনিয়েচার কন্টাক্টর 63amp ইলেকট্রিক কন্টাক্টর
আবেদন:
HC সিরিজের গৃহস্থালীর বৈদ্যুতিক কন্টাক্টরগুলি গৃহস্থালীর যন্ত্রপাতি এবং অনুরূপ ব্যবহার কম মাইক্রো-লোড নিয়ন্ত্রণের জন্য উপযুক্ত, এছাড়াও পরিবারের মোটর লোডিং নিয়ন্ত্রণ করার জন্য, যার নিয়ন্ত্রণ ক্ষমতা হ্রাস পাবে, পণ্যগুলি পরিবার, হোটেল, অ্যাপ্রেটমেন্ট ইত্যাদি জায়গায় ব্যবহার করা হয়, এবং এটি হতে পারে স্বয়ংক্রিয় ফাংশন উপলব্ধি.
মডেল এবং সংজ্ঞা:
শর্তাবলী এবং ইনস্টলেশন শর্ত:
♦ পরিবেষ্টিত বায়ু তাপমাত্রা: -5～+40℃, 24 ঘন্টার মধ্যে গড় +35℃ এর বেশি নয়।
♦ উচ্চতা(মি): 2000 মিটারের বেশি নয়
♦ বায়ুমণ্ডলীয় অবস্থা: যখন সর্বোচ্চ তাপমাত্রা +40 ℃ হয়, তখন বাতাসের আপেক্ষিক আর্দ্রতা 50% এর বেশি হওয়া উচিত নয়।নিম্ন তাপমাত্রায় উচ্চ আপেক্ষিক আর্দ্রতা অনুমোদিত হওয়া উচিত, উদাহরণস্বরূপ, 90% আর্দ্রতা যখন 20 ℃।তাপমাত্রা পরিবর্তনের কারণে মাঝে মাঝে ঘনীভূত শিশির দেখা দিলে বিশেষ ব্যবস্থা নেওয়া উচিত।
♦ দূষণ ডিগ্রী: ক্লাস 2
♦ ইনস্টলেশন বিভাগ: II
♦ মাউন্টিং: ডিন রেলে TH35-7.5 মাউন্টিং রেল ইনস্টলেশন
♦ সুরক্ষা ডিগ্রি: IP20
সাধারণ:
বৈদ্যুতিক রেটিং: 25A,40A,63A,100A পর্যন্ত ব্যবহার বিভাগ: AC-1, AC-7a, AC-7b
স্ট্যান্ডার্ড: IEC/EN 61095 বৈদ্যুতিক জীবন 100,000, যান্ত্রিক জীবন 1,000,000
HC-225/HC-240/HC-263: Ue=230V～ HC-425/HC-440/HC-463: Ue=400V～
অপারেশন পরিসীমা:
যোগাযোগকারীকে 85% আমাদের এবং 110% আমাদের মধ্যে যে কোনও মান নির্ভরযোগ্যভাবে টানতে হবে।110% Us হল সর্বাধিক মান এবং 85% Us হল সর্বনিম্ন মান।
যোগাযোগকারী 75% আমাদের এবং 20% আমাদের মধ্যে সম্পূর্ণরূপে মুক্তি এবং বিরতি করবে।20% Us হল সর্বাধিক মান এবং 75% Us হল সর্বনিম্ন মান।
নিযুক্ত অপারেশন কর্মক্ষমতা:
| অবস্থা তৈরি এবং ভাঙ্গা | ||||||
| ব্যবহার বিভাগ | আমিগ/আমিe | উআর/উe | কারণ Φ | সময় তৈরি করা (ক) s |
অন্তর্বর্তী সময় s |
অপারেশন চক্র বার |
| AC-7a | 1.0 | 1.05 | 0.80 | 0.05 | 10 | 30 000 |
| AC-7 খ | (গ) | (খ) | 0.45 | 0.05 | 10 | 30 000 |
| (ক) যদি যোগাযোগ আবার ভাঙার আগে সম্পূর্ণরূপে বন্ধ হয়ে যায়, তবে তৈরির সময় 0.05 সেকেন্ডের কম অনুমোদিত। (b) অপারেশন করার জন্য Ur/Ue=1.0, ব্রেকিং অপারেশনের জন্য Ur/Ue=0.17 (গ) অপারেশন Ic/Ie=6.0 করার জন্য, ব্রেকিং অপারেশনের জন্য Ic/Ie=1.0 |
||||||
তৈরি এবং ভাঙার ক্ষমতা:
| অবস্থা তৈরি এবং ভাঙ্গা | ||||||
| ব্যবহার বিভাগ | আমিগ/আমিe | উআর/উe | কারণ Φ | সময় তৈরি করা (ক) s |
অন্তর্বর্তী সময় s |
অপারেশন চক্র বার |
| AC-7a | 1.5 | 1.05 | 0.80 | 0.05 | 10 | 50 |
| AC-7 খ | 8 | 1.05 | 0.45 | 0.05 | 10 | 50 |
যান্ত্রিক জীবন:
যান্ত্রিক জীবন: 1 মিলিয়ন বার, প্রতি ঘন্টায় অপারেশন চক্র 300 বার।
বৈদ্যুতিক জীবন:
বৈদ্যুতিক জীবন: 100,000 বার, প্রতিদিন সর্বাধিক অপারেশন চক্র 100 বার।
পণ্য:
♦ কন্টাক্টর হল নভেল স্ট্রাকচার, ছোট আয়তনের মডুলার কন্ট্রোল অ্যাপ্লায়েন্স।এর বৈশিষ্ট্যের মধ্যে রয়েছে ডিন-রেল ইনস্টলেশন, মডুলার আকার, সুন্দর নকশা এবং নিরাপত্তা।এটি বিপরীত কাঠামো প্রয়োগ করতে পারে এবং আলো বাক্সে মিনি সার্কিট ব্রেকারের সাথে মিলিত হতে পারে।
♦ এটি ভাল নিরোধক উপাদান প্রয়োগ করে, যা নিরাপত্তা সূচক উন্নত করে।
♦ এটির ভাল চেহারা এবং কম শব্দ রয়েছে এবং এটি হোটেল এবং হাসপাতাল ইত্যাদির জন্য উপযুক্ত।
HC হোম কন্টাক্টর অর্ডার কোড:
| 63A | 2 পি | 4P |
| 24V | HC-263-24-10 | HC-463-24-30 |
| HC-263-24-20 | HC-463-24-40 | |
| HC-263-24-11 | HC-463-24-31 | |
| HC-263-24-02 | HC-463-24-22 | |
| HC-463-24-04 | ||
| 48V | HC-263-48-10 | HC-463-48-30 |
| HC-263-48-20 | HC-463-48-40 | |
| HC-263-48-11 | HC-463-48-31 | |
| HC-263-48-02 | HC-463-48-22 | |
| HC-463-48-04 | ||
| 110V | HC-263-110-10 | HC-463-110-30 |
| HC-263-110-20 | HC-463-110-40 | |
| HC-263-110-11 | HC-463-110-31 | |
| HC-263-110-02 | HC-463-110-22 | |
| HC-463-110-04 | ||
| 230V | HC-263-230-10 | HC-463-230-30 |
| HC-263-230-20 | HC-463-230-40 | |
| HC-263-230-11 | HC-463-230-31 | |
| HC-263-230-02 | HC-463-230-22 | |
| HC-463-230-04 |
