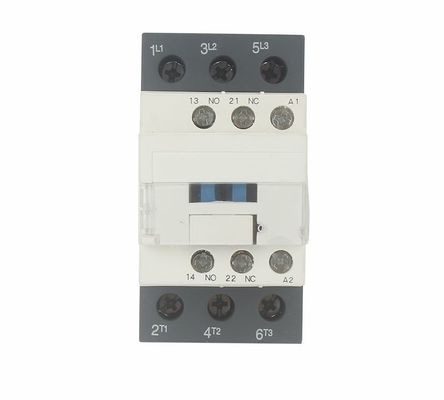

OEM লোগো বৈদ্যুতিক এসি ম্যাগনেটিক কন্টাক্টর কম্প্রেসার কন্টাক্টর 20A 25amp 40 এম্পে
আবেদন:
SC1 সিরিজের এসি কন্টাক্টর (এর পরে কন্টাক্টর) রেট করা ভোল্টেজ 690V AC 50 HZ বা 60 HZ পর্যন্ত সার্কিটে ব্যবহার করার জন্য উপযুক্ত, 95A পর্যন্ত রেট করা কারেন্ট, এসি মোটর তৈরি, ভাঙা, ঘন ঘন চালু ও নিয়ন্ত্রণ করার জন্য।
এই সিরিজের কন্টাক্টর GB 14048, IEC60947-4-1 মেনে চলে
মডেল এবং তাৎপর্য:
প্রধান পরামিতি এবং প্রযুক্তিগত কর্মক্ষমতা:
| টাইপ |
SC1-09 |
SC1-12 |
SC1-18 |
SC1-25 |
SC1-32 |
| রেটেড হিটিং কারেন্ট (A) |
20 |
20 |
25 |
32 |
40 |
| রেট ইনসুলেশন ভোল্টেজ (V) |
690 |
| রেটেড প্রভাব সহ্য ভোল্টেজ (কেভি) |
6 |
| রেট তৈরীর ক্ষমতা |
10le |
| রেট ব্রেকিং ক্ষমতা |
8le |
| খুঁটি |
3 |
| সহায়ক যোগাযোগ |
1NO + 1NC |
| স্বল্প সময়ের স্রোত সহ্য করতে (A) |
10S |
72 |
96 |
144 |
200 |
256 |
এসি-3
রেটেড ওয়ার্কিং কারেন্ট(A) |
220V/230V |
9 |
12 |
18 |
25 |
32 |
| 380V/400V |
9 |
12 |
18 |
25 |
32 |
| 660V/690V |
6.5 |
৮.৯ |
12 |
18 |
22 |
ফেজ 3 এর AC-3 ক্ষমতা
কাঠবিড়ালি-খাঁচা মোটর (AC-3) KW |
220V/230V |
2.2 |
3 |
4 |
5.5 |
7.5 |
| 380V/400V |
4 |
5.5 |
7.5 |
11 |
15 |
| 660V/690V |
5.5 |
7.5 |
10 |
15 |
18.5 |
| অপারেশন ফ্রিকোয়েন্সি (বার/ঘণ্টা) |
বৈদ্যুতিক জীবন |
1200 |
600 |
| যান্ত্রিক জীবন |
3600 |
| AC-3 বৈদ্যুতিক জীবন (10000/বার) |
|
100 |
100 |
100 |
100 |
80 |
| যান্ত্রিক জীবন (10000/বার) |
1000 |
1000 |
1000 |
1000 |
800 |
| সজ্জিত ফিউজ প্রকার |
RT16-20 |
RT16-20 |
RT16-32 |
RT16-40 |
RT16-50 |
| রেট কন্ট্রোল সাপ্লাই ভোল্টেজ Us(V) |
50/60Hz |
12-480 |
| অপারেশন পরিসীমা |
টেনে আনা |
(85%～110%)আমাদের +40℃ |
| মুক্তি দিচ্ছে |
(20%～75%)আমাদের -5℃ |
| এসি কয়েল গড় শক্তি (VA) |
শুরু করুন |
70 |
110 |
| রাখা |
8 |
11 |
| শক্তি দক্ষতা শ্রেণী |
ক্লাস 3 |
| তাপীয় ক্ষতি(W) |
2～3 |
3-4 |
| অ্যাকচুয়েশন টাইম(এমএস) |
বন্ধ |
12-35 |
| বিরতি |
5-20 |
| প্রধান সার্কিট তারের |
ঠান্ডা ছাড়া নমনীয় তারের
প্রেসিং টার্মিনাল (㎟) |
1 লাঠি |
1～4 |
1～4 |
1.5～6 |
1.5-10 |
2.5-10 |
| 2 লাঠি |
1～4 |
1～4 |
1.5～6 |
1.5～6 |
2.5-10 |
ঠান্ডা সঙ্গে নমনীয় তারের
প্রেসিং টার্মিনাল (㎟) |
1 লাঠি |
1～4 |
1～4 |
1～6 |
1～6 |
1-10 |
| 2 লাঠি |
1-2.5 |
1-2.5 |
1～4 |
1～4 |
1.5～6 |
| শক্ত তার (㎟) |
1 লাঠি |
1～4 |
1～4 |
1.5～6 |
1.5～6 |
1.5-10 |
| 2 লাঠি |
1～4 |
1～4 |
1.5～6 |
1.5～6 |
2.5-10 |
| বন্ধন স্ক্রু আকার |
|
M3.5 |
M4 |
| শক্ত করা বন্ধন ঘূর্ণন সঁচারক বল (Nm) |
|
0.8 |
1.2 |
| নিয়ন্ত্রণ লুপ তারের |
ঠান্ডা ছাড়া নমনীয় তারের
প্রেসিং টার্মিনাল (㎟) |
1 লাঠি |
1～4 |
1～4 |
1～4 |
1～4 |
1～4 |
| 2 লাঠি |
1～4 |
1～4 |
1～4 |
1～4 |
1～4 |
ঠান্ডা সঙ্গে নমনীয় তারের
প্রেসিং টার্মিনাল (㎟) |
1 লাঠি |
1～4 |
1～4 |
1～4 |
1～4 |
1～4 |
| 2 লাঠি |
1-2.5 |
1-2.5 |
1-2.5 |
1-2.5 |
1-2.5 |
| শক্ত তার (㎟) |
1 লাঠি |
1～4 |
1～4 |
1～4 |
1～4 |
1～4 |
| 2 লাঠি |
1～4 |
1～4 |
1～4 |
1～4 |
1～4 |
| বন্ধন স্ক্রু আকার |
|
M3.5 |
| শক্ত করা বন্ধন ঘূর্ণন সঁচারক বল (Nm) |
|
0.8 |
কাজ এবং ইনস্টলেশন শর্ত:
♦ পরিবেষ্টিত তাপমাত্রা: -5℃--+40℃
♦ উচ্চতা: ≤ 2000m;
♦ দূষণ ডিগ্রী: ক্লাস 3
♦ ইনস্টলেশন বিভাগ: III
♦ সুরক্ষা ডিগ্রি: IP20
♦ ইনস্টলেশন শর্ত: ইনস্টলেশন সাইড এবং উল্লম্ব দিকের মধ্যে গ্রেডিয়েন্ট কোণ ±5℃ এর বেশি হওয়া উচিত নয়
♦ প্রভাব এবং কম্পন: কোন সুস্পষ্ট ঝাঁকুনি, প্রভাব এবং কম্পনের পরিস্থিতিতে কন্টাক্টর ইনস্টল করা এবং পরিচালনা করা আবশ্যক।
গঠন বৈশিষ্ট্য:
♦ ধুলো কভার নকশা, ভাল নিরাপত্তা, নির্ভরযোগ্যতা এবং বর্ধিত সেবা জীবন
♦ অক্জিলিয়ারী কন্টাক্ট ব্লক, টাইম রিলে এবং কারেন্ট-লিমিটেড কনট্যাক্ট ব্লক, এবং থার্মাল রিলে দিয়ে ইনস্টল করা যেতে পারে, তারপর অন্যান্য ডেরিভেটিভ পণ্য হতে পারে;
♦ ছোট আয়তন, হালকা ওজন, কম শক্তি হ্রাস, দীর্ঘ জীবন এবং নিরাপদ এবং নির্ভরযোগ্যতা ইত্যাদি;
♦ 1NO অক্জিলিয়ারী কন্টাক্ট বা 1NC অক্জিলিয়ারী কন্টাক্ট (32A এর কম), এবং 1NO অক্জিলিয়ারী কন্টাক্ট+1NC অক্জিলিয়ারী কন্টাক্ট (40A এর বেশি) দিয়ে সজ্জিত করা যেতে পারে।উপরন্তু, এটি F4 অক্জিলিয়ারী কন্টাক্টর ব্লক (2 ব্লক বা 4 ব্লক) দিয়ে সজ্জিত করা যেতে পারে;
♦ ইনস্টল করার জন্য স্ক্রু ব্যবহার করার পাশাপাশি, কন্টাক্টরকে 35 মিমি (SC1-09~95) এর স্ট্যান্ডার্ড ইনস্টলিং রেল এবং 75mm (SC1-40~95) এর স্ট্যান্ডার্ড ইনস্টলিং রেল দিয়ে শক্ত করা যেতে পারে।
চেহারা এবং ইনস্টলেশন মাত্রা:
ইনস্টলেশন মাত্রা:
| টাইপ |
একটি সর্বোচ্চ |
বি সর্বোচ্চ |
সি সর্বোচ্চ |
ক |
খ |
∅ |
| SC1-09～18 |
45 |
77 |
86 |
35 |
50/60 |
4.5 |
| SC1-25～32 |
45 |
85 |
92 |
35 |
60/70 |
4.5 |
| SC1-40～65 |
75 |
127 |
119 |
40 |
100/110 |
6.5 |
| SC1-80～95 |
85 |
127 |
130 |
40 |
100/110 |
6.5 |
