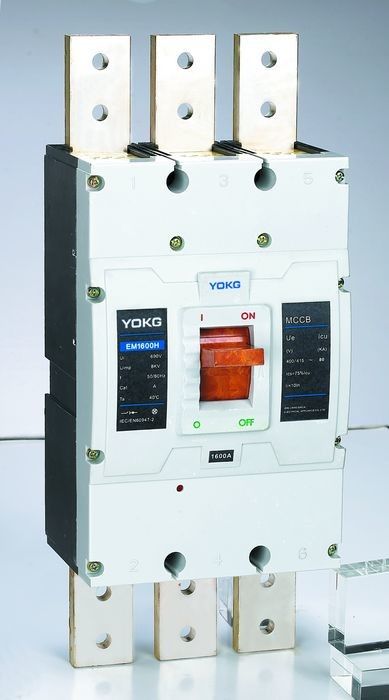

মোল্ডেড কেস সার্কিট ব্রেকার 1000 Amp 400vac MCCB EM1600S 800V 3 খুঁটি KEMA সহ
আবেদন:
♦ EM সিরিজের মোল্ডেড কেস সার্কিট ব্রেকার রেটেড ইনসুলেটিং ভোল্টেজ 500V, AC (50/60) Hz অবস্থায় রেটেড ওয়ার্কিং ভোল্টেজ 690V সহ প্রয়োগ করা হয় এবং কদাচিৎ বিনিময়ের জন্য ব্যবহার করা হয়।MCCB ওভারলোড, শর্ট-সার্কিট এবং আন্ডার ভোল্টেজ পরিস্থিতিতে সার্কিট সিস্টেম এবং পাওয়ার ডিভাইসকে ক্ষতির হাত থেকে রক্ষা করছে।
♦ MCCB কে তাদের রেট করা সীমিত শর্ট-সার্কিট ব্রেকিং ক্ষমতা অনুসারে B,N,S,H প্রকারে ভাগ করা যেতে পারে।
♦ MCCB এর কমপ্যাক্ট বডি, উচ্চ ব্রেকিং ক্ষমতা, ছোট আর্কাস্টিং এবং উচ্চতর অ্যাসিসমেটিক ফাংশনের জন্য সুবিধাজনক।
♦ MCCB এর চিহ্নের সাথে নিরোধকের কাজ আছে"
"
♦ পণ্যটি IEC 60947-2, GB14048.2 মেনে চলে
সাধারণ ইনস্টলেশন শর্তাবলী:
♦ সমুদ্রপৃষ্ঠ থেকে উচ্চতা: 2000 মি
♦ পরিবেষ্টিত মাঝারি তাপমাত্রা: ≤+40℃, ≥5℃
♦ এটি আর্দ্র বাতাসের প্রভাব এবং লবণের কুয়াশা, তেলের কুয়াশা এবং কুয়াশা ব্যাকটেরিয়ার প্রভাব সহ্য করতে পারে।
♦ মাঝামাঝি জায়গায় বিস্ফোরণের ঝুঁকি ছাড়া এবং ধাতব বাক্সের ক্ষয় ছাড়াই, নিরোধক গ্যাসের ক্ষতি
এবং পরিবাহী ধুলো
♦ বৃষ্টি এবং তুষার কোন ক্ষতি
♦ দূষণ ডিগ্রী: 3
ট্রিপিং বৈশিষ্ট্য:
| রেটেড ট্রিপিং কারেন্ট (A) | ই-ম্যাগনেটিক ট্রিপিং কারেন্ট (A) | মন্তব্য | 1.05ইঞ্চি (ঠান্ডা) কাজ না করা সময়কাল(ঘ) |
1.30ইন(গরম)আন-ওয়ার্কিং সময়কাল(ঘ) |
| 10≤In≤63 | 10ইঞ্চি x (1±20%) | বিতরণের ধরন | ≥1 | ≤1 |
| 63≤In≤100 | 10ইঞ্চি x (1±20%) | বিতরণের ধরন | ≥2 | ≤2 |
| 100≤In≤800 | 5ইঞ্চি x (1±20%) 10ইঞ্চি x (1±20%) |
বিতরণের ধরন | ≥2 | |
| 10≤In≤800 | 12ইঞ্চি x (1±20%) | মোটর-সুরক্ষার ধরন | 1.0ইন (ঠান্ডা) কাজ না করা সময়কাল(ঘ) |
1.20ইন (গরম) আন-ওয়ার্কিং সময়কাল(ঘ) |
| ≥2 | ≤2 |
স্পেসিফিকেশন:
| খুঁটি | 3P,4P | ||
| বৈদ্যুতিক স্পেসিফিকেশন | |||
| রেটেড ফ্রেম স্তর বর্তমান Inm(A) |
1250 |
||
| রেট বর্তমান (A) ইন | 800,1000,1250 | ||
| রেট ইনসুলেটেড ভোল্টেজ Ui (AC V) Ui | 800 | ||
| রেটেড ইমপালস সহ্য ভোল্টেজ (V) Uimp | 8000 | ||
| রেট ওয়ার্কিং ভোল্টেজ Ue (AC V) | 400/415 | ||
| ভাঙ্গার ধরন | এস | এইচ | |
| রেটেড সীমিত শর্ট-সার্কিট ব্রেকিং ক্ষমতা Icu (kA) | 50 | 80 | |
| রেটেড ওয়ার্কিং শর্ট-সার্কিট ব্রেকিং ক্যাপাসিটি ICU (kA) | 50 | 60 | |
| বিচ্ছিন্নতা ফাংশন | |||
| পরিষেবা জীবন যান্ত্রিক মান মান | 2500 | ||
| (OC) বৈদ্যুতিক মান মান | 500 | ||
| সংযোগ এবং ইনস্টলেশন | |||
| সুরক্ষা ডিগ্রী সব পক্ষের | IP40 | ||
| তারের টার্মিনাল | আইপি২০ | ||
| তারের সমাবেশ | সামনের অংশ | ||
| প্লাগ-ইন সমাবেশ | □ | ||
| তারের ড্র-আউট সমাবেশ | - | ||
| আরসিং দূরত্ব (মিমি) | 0,≤50 | ||
| মাত্রা(মিমি) এল | 406 | ||
| ডব্লিউ |
210 | ||
| (W x H x L) H | 141 | ||
